Gerador de Energia Solar On Grid Growatt Telhado Fibro Parafuso Metal

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

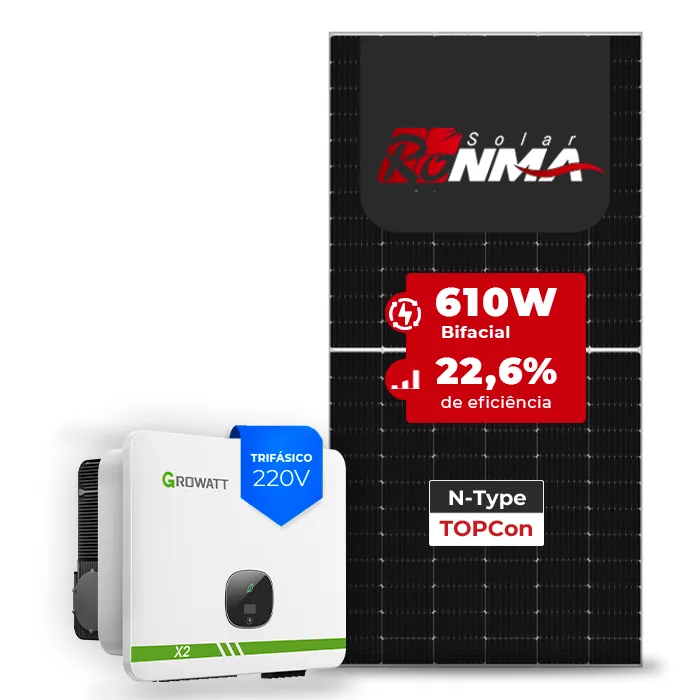

Esse Sistema Gerador Fotovoltaico com potência de 24,400 KWp,é composto por:

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

INVERSOR GROWATT MID 20KTL3-XL2 20KW TRIFASICO 220V 4MPPT AFCI

Principais Características:
98,8% de eficiência máxima
Até 1,8x relação CC/CA
Corrente máxima de entrada de string 16A
Proteção contra surtos CC e CA DPS Tipo II
Digitalização e diagnóstico I/V inteligente
Proteção AFCI

Entrada CC:
Maxima potência FV recomendada: 36000W
Máxima tensão de entrada: 800V
Tensão de partida: 200V
Tensão nominal de entrada: 360V
Intervalo de tensão MPPT: 200-800V
Intervalo de tensão para máxima eficiência: 250-650V
N° de entradas MPPT independentes: 4
Nº de Strings FV por MPPT: 2
Máxima corrente de entrada: 32A
Máxima corrente CC de Curto-Circuito: 40A
Tipo de conexão CC: H4 (máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @45°C: 20000W
Máxima potência aparente de saída @45°C: 22200VA
Corrente nominal de saída: 52.5A
Máxima corrente de saída CA: 58.3A
Tensão CA nominal (3/N/PE): 220V
Faixa de tensão CA: 176-280V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: Waterproff PG head + OT Terminal

Eficiência:
Eficiência máxima e Europeia: 98,8% / 98,5%

Proteções:
Proteção polaridade reversa CC: Sim
Chave seccionadora CC: Sim
Proteção contra surtos CA e CC (DPS): Tipo II / Tipo II
Monitoramento de resistência de isolamento: Sim
Proteção de curto-circuito CA: Sim
Monitoramento de falha terra: Sim
Proteção anti-ilhamento: Sim
Monitoramento de corrente residual: Sim
Monitoramento de falha de string: Sim
Proteção AFCI: Sim

Comunicação:
Wi-Fi | RS485

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP66
Consumo durante a noite: < 1W
Intervalo da temperatura ambiente operacional: -25 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: Natural
Máxima altitude de operação: 4.000m
Display: LED, WiFi+APP

Conformidades:
CE, IEC 62116, IEC 61727, IEC 62109, AS 4777, UI1741, IEEE 1547, EN 50549

Dados Físicos:
Dimensões (LxAxP): 580x435x230mm
Peso: 37kg

Registro INMETRO: 000888/2025

Painel Solar Ronma SKYMAX 610W N-TOPCon Bifacial – Alta Eficiência e Robustez

O módulo solar Ronma SKYMAX RM-610W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23,10% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 610W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).

Diferenciais do Produto
Alta eficiência de geração (até 23,32%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: IEC61215, IEC61730, CE, INMETRO, entre outras

Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 610W
Tensão em Circuito Aberto (Voc): 49,00V
Corrente de Curto-Circuito (Isc): 15,86A
Tensão em Ponto de Máxima Potência (Vmp): 40,8V
Corrente em Ponto de Máxima Potência (Imp): 14,96A
Eficiência do Módulo: 22,6%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%

Registro INMETRO: 018966/2024

Estrutura Romagnole Telhado - Perfil L Aluminio (RS-477)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
04 Perfis L Alumínio 2400mm

Observação:
Perfil compatível com os kits de fixação conforme abaixo:
- Fibrocimento madeira Speedfix (codigo 106546)
- Fibrocimento metal Speedfix (codigo 106547)
- Colonial Speedfix (codigo 106549)
- Ondulado Speedfix (codigo 106548)

Estrutura Romagnole Telhado Fibrocimento Metal Pratic Lite (RS-298)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Acessórios extras já inclusos, como emendas e kit para instalação do micro inversor;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
08 Fixador Parafuso Rosca Dupla Metal
06 Dual Clamp MID
04 Dual Clamp END
04 Emenda
08 Parafuso da emenda
01 Kit fixação micro inversor (02 parafuso, 02 porca, 02 arruela lisa, 02 arruela pressão)

Não acompanha perfil metálico

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.

Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.

Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
