Gerador de Energia Solar On Grid Chint Power Sem Estrutura

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

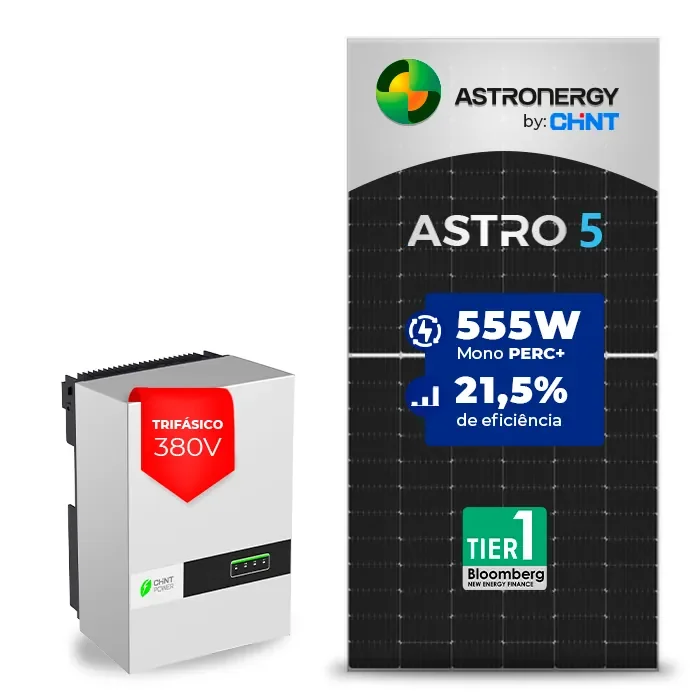

Esse Sistema Gerador Fotovoltaico com potência de 15,540 KWp,é composto por:

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

Inversor Chint SCA15KTL-T/EU 15kW 2MPPT Trifásico 380V

Principais Características:
Design moderno em liga de alumínio
Alta Eficiência e desempenho elevado
Proteções integradas DPS Tipo II CC/CA
Ampla faixa de operação do MPPT
Relação DC/AC de até 1.5

Entrada CC:
Máxima tensão de entrada: 1000Vcc
Tensão de inicialização: 200Vcc
Tensão nominal de entrada: 620Vcc
Intervalo para potência nominal: 160-950V
N° de entradas MPPT independentes: 2
Nº de Strings FV por MPPT: 2/1
Máxima corrente de entrada: 26A/13A
Máxima corrente CC de Curto-Circuito: 30A/15A
Tipo de conexão CC: MC4

Saída CA:
Potência ativa de saída nominal: 15000W
Máxima potência aparente de saída: 16500VA
Máxima corrente de saída CA: 23A
Tensão CA nominal: 380V,400V
Intervalo de tensão CA: 277-520V
Frequência nominal e faixa de frequência da rede: 50/60Hz / 45-65Hz
Distorção harmônica total (THD): < 3%
Fator de potência nominal e ajustável: ±0.8(ajustável)
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: terminal OT/DT

Eficiência:
Eficiência máxima e Europeia: 98.2% / 97.8%

Proteções:
Monitoramento de rede: sim
Polaridade CC reversa: sim
Contra Curto-Circuito CA: sim
Contra fuga de corrente: sim
Contra surtos: CA tipo III
Interruptor CC: sim
Falha de Aterramento: sim

Comunicação:
RS485(Padrão) / Wi-Fi & 4G (Opcional)

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Intervalo da temperatura ambiente operacional: -25 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0-100%
Método de resfriamento: natural / passivo
Máxima altitude de operação: 4000m
Visor: LED+APP(Bluetooth)

Conformidades:
EN 61000-6, EN/IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, EN 50549, CEI 0-21 e RD 1699

Dados Físicos:
Dimensões (LxAxP): 380x480x176mm
Peso: 21.8kg

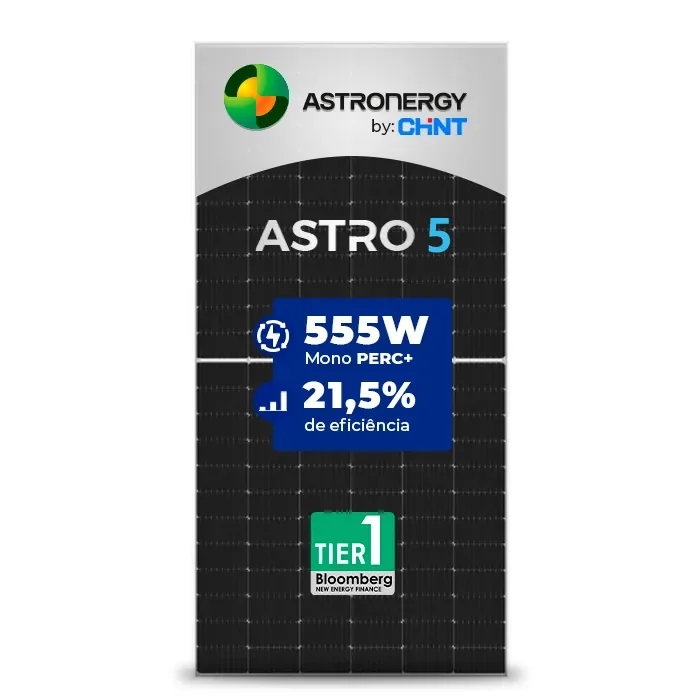

Painel Solar Fotovoltaico Chint Astronergy

A qualidade inovadora e a alta eficiência dos módulos Chint Astro5 foram atestadas por importantes certificações internacionais, além de avaliações TOP Performance conferidas pela DNV e pela classificação Tier1 em bancabilidade atribuída pela BloombergNEF.

Principais Características:
Tecnologia multi-busbar para uma melhor performance na captação luz e geração de energia;
Degradação de apenas 0,55% anual após o primeiro ano, conferida ao longo de sua vida útil;
Células dotadas da tecnologia Super Perc+, oferecendo maior potência e eficiência de geração;
Garantia de 12 anos contra defeitos de fabricação e 25 anos de geração linear de potência.

Características Elétricas:
Eficiência do módulo: 21.5%
Tipo da célula: Half-Cell PERC Monocristalina
Potência máxima do módulo (Pmax): 545W
Tensão em Circuito Aberto (Voc): 50.3V
Corrente de Curto-Circuito (Isc): 13.98A
Tensão máxima de potência (Vmp): 42.27V
Corrente de máxima potência (Imp): 13.13A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A

Informações obtidas sob condições de teste padrão (STC) com irradiância de 1000 W/m² e temperatura da célula de 25°C.

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.34% / °C
Coeficiente de temperatura (Voc): -0.25% / °C
Coeficiente de temperatura (Isc): +0.04% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2278 x 1134 x 30mm
Peso por módulo: 23.6kg
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do Cabo: 4mm² | 35mm
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 36 und
Paletes/Container 40HQ: 20 und
Qtde/Container: 720 und

Registro INMETRO: 009888/2022

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
