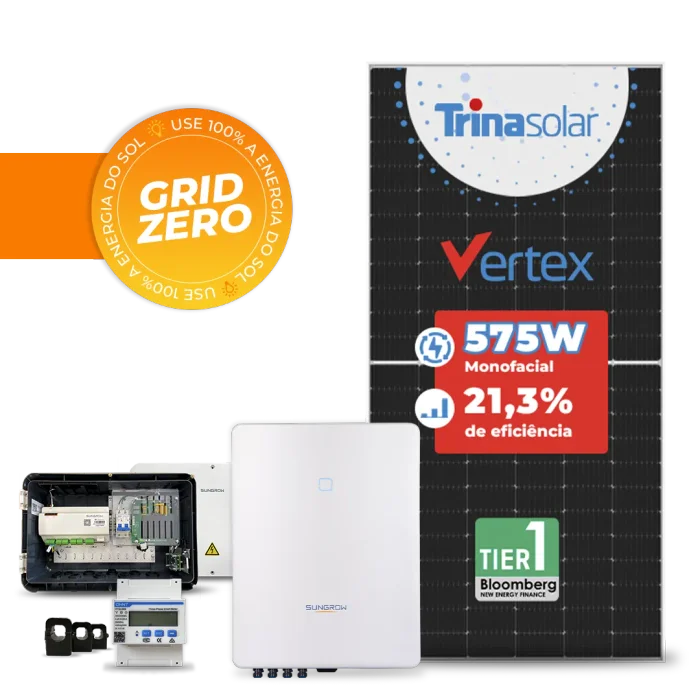

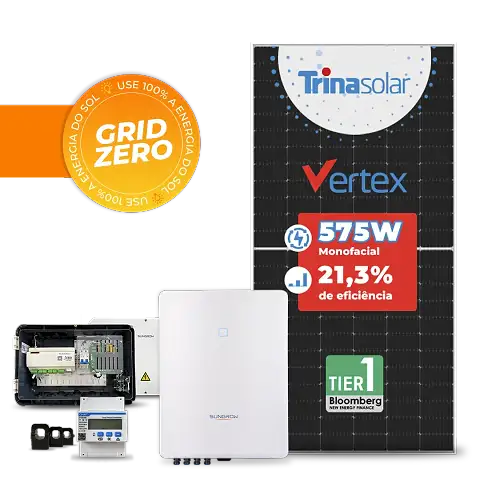

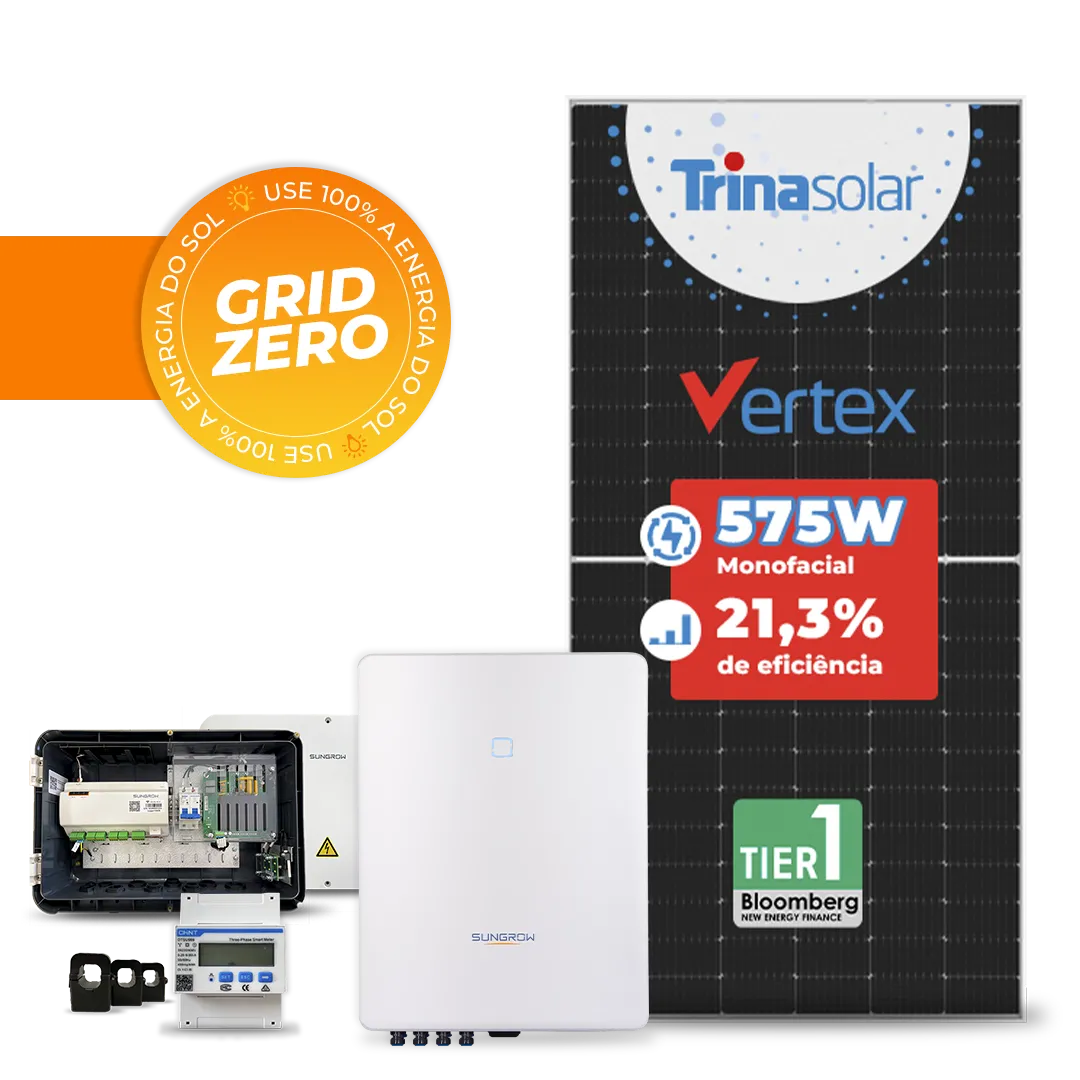

Gerador de Energia Solar Grid Zero Sungrow Laje Inclinação

Gerador de Energia Solar On Grid Zero

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 23,000 KWp,é composto por:

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

Inversor Sungrow SG20RT 20kW 2MPPT Trifásico 380V

Principais Características:
Alta eficiência e desempenho elevado
Design inovador e moderno em liga de alumínio
Baixa tensão de partida e alta corrente de entrada
Ampla faixa de operação do MPPT
Proteções integradas DPS Tipo II CC/CA

Entrada CC:
Máxima tensão de entrada: 1100V
Mínima tensão de entrada: 180V
Tensão nominal de entrada: 600V
Intervalo de tensão MPPT: 160-1000V
Intervalo para potência nominal: 484-850V
N° de entradas MPPT independentes: 2
Nº de Strings FV por MPPT: 2
Máxima corrente de entrada: 50A (25A por MPPT)
Máxima corrente CC de Curto-Circuito: 64A (32A / 32A)
Máxima corrente no conector de entrada: 30A
Tipo de conexão CC: MC4 (máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @40°C: 20000W
Máxima potência aparente de saída @40°C: 22000VA
Máxima corrente de saída CA: 31,9A
Tensão CA nominal (3/N/PE): 220/380V, 230/400V, 240/415V
Intervalo de tensão CA: 180V – 276V/311V-478V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado – 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: plug and play

Eficiência:
Eficiência máxima e Europeia: 98,5%/98,1%

Proteções:
Monitoramento de rede: sim
Polaridade CC reversa: sim
Contra Curto-Circuito CA: sim
Contra fuga de corrente: sim
Contra surtos: CC e CA tipo II
Interruptor CC: sim
Dispositivo AFCI: opcional
Função de recuperação de PID: sim

Comunicação:
Ethernet | WLAN | RS485 | DI |DO

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Intervalo da temperatura ambiente operacional: -25 a 60?
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: ventilação forçada inteligente
Máxima altitude de operação: 4.000m
Display: LED
Nível de ruídos: 45dB(A)

Conformidades:
IEC/EN61000-6-1/2/3/4, IEC/EN62109-1/2, IEC61727, IEC62116, IEC61683, EN50530, AS/NZS4777.2:2015, VDE-AR-N-4105, DIN VDE0126-1-1, EN50549-1

Dados Físicos:
Dimensões (LxAxP): 370x480x195mm
Peso: 21kg

Suporte e atendimento ao cliente Sungrow do Brasil
Telefone: 0800 677 6000
Whatsapp: 11 96308 6591
E-mail: latam.service@sungrowamericas.com
Site: https://br.sungrowpower.com/OnlineService
Código de Distribuidor: BRA24Y9S

Painel Fotovoltaico Trina Solar

Os módulos Trina Solar possuem alta confiabilidade e alto rendimento com design exclusivo que fornece produção otimizada de energia sob condições de sombreamento.

Principais Características:
Garantia de 12 anos contra defeitos de fabricação e 25 anos de eficiência linear de geração;
Tecnologia de interconexão de célular de alta densidade;
Resistência PID garantida através do controle de qualidade de processos e matéria-prima;
Menor taxa de degradação garantida para o primeiro ano;
Excelente desempenho com baixa irradiância.

Características Elétricas:
Eficiência do módulo: 21.1%
Tipo da célula: Half-Cell Monocristalina 132 células
Potência máxima do módulo (Pmax): 575W
Tensão em Circuito Aberto (Voc): 46.1V
Corrente de Curto-Circuito (Isc): 15.90A
Tensão máxima de potência (Vmp): 38.8V
Corrente de máxima potência (Imp): 14.83A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 30A

Informações obtidas sob condições de teste padrão (STC) com irradiância de 1000 W/m² e temperatura da célula de 25°C.

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.34% / °C
Coeficiente de temperatura (Voc): -0.25% / °C
Coeficiente de temperatura (Isc): +0.04% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2384 x 1134 x 35mm
Peso por módulo: 29.1kg
N° de células: 132
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 120mm
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 31 und
Paletes/Container 40HQ: 20 und
Qtde/Container 620 und

Registro INMETRO: 008899/2022

Estrutura Romagnole Laje Inclinação Pratic Lite (RS-364)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Acessórios extras já inclusos, como emendas e kit para instalação do micro inversor;
Suporte de pós-vendas da equipe de engenharia.

ATENÇÃO: Não acompanha perfil metalico

Componentes da estrutura:
04 Suporte ajustável 5° a 25° (08 cantoneira Base, 04 cantoneira fixação, 04 cantoneira regulagem)
06 Dual Clamp MID
04 Dual Clamp END
04 Emenda
08 Parafuso da emenda
08 Parafuso T - M10
01 Kit regulagem (12 parafuso, 20 porca, 32 arruela lisa, 20 arruela pressão)
01 Kit fixação micro inversor (02 parafuso, 02 porca, 02 arruela lisa, 02 arruela pressão)

Estrutura Romagnole Telhado - Perfil H Aluminio (RS-327)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
04 Perfis H Alumínio 2400mm

Observação:
Perfil compatível com os kits de fixação conforme abaixo:
- Fibrocimento madeira (codigo 12105)
- Fibrocimento metal (codigo 12106)
- Laje (codigo 12107)
- Colonial (codigo 20450)
- Ondulado (codigo 13558)

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea

CAIXA DE COMUNICAÇÃO INTELIGENTE - COM100E

Principais Características:
Suporte a comunicação RS485, Ethernet e WLAN
Suporte a medidores de energia, estações metereológicas, sensores e outros equipamentos
Permite a configuração conjunta de inversores e atualização remota de firmware
Gerenciamento de plantas FV por acesso remoto via Web
Controle de potência ativa e reativa

Comunicação:
Número máximo de dispositivos: 30
Interface RS485: 3 (Modbus RTU)
Ethernet: 1xRJ45 (Modbus TCP-IP)
Entrada digital: 5, Máx. 24VCC
Entrada analógica: 4, suporte 4 ~ 20mA ou 0 ~ 10VCC

Comunicação sem fio:
Comunicação WLAN: 802.11 b/g/n/ac , HT20/40/80 MHz, 2.4GHz/ 5GHz

Alimentação
Entrada CA: 100VCA ~ 300VCA, 50/60 Hz
Consumo de energia: Tip. 20W, máx. 30W
Luz noturna para manutenção: < 1W

Condições ambientais:
Temperatura operacional: 30°C ~ 60°C
Temperatura de armazenamento: -40°C ~ 80°C
Umidade relativa do ar: < 95% (sem condensação)
Elevação: < 4.000m
Classe de proteção: IP66

Parâmetros mecânicos:
Dimensões (L*A*P): 460*315*126mm
Peso: 6kg
Tipo de instalação: Montagem em parede, exterior e interior
Material da caixa: PC

Especificações dos cabos:
Cabo CA: cabo externo com proteção UV de 1 ~ 1,5mm²
Cabo RS485: par trançado blindado (STP) com proteção UV externo de 0,75~1,5mm, diâmetro externo de 6~18mm
Ethernet: Cabo CAT5, cabo externo com proteção UV, diâmetro externo de 6~18mm
EA, ED: cabo externo com proteção UV de 1~1,5mm² , diâmetro externo de 4,5~6mm

Informações adicionais:
COM110E: A COM100E inclui o Logger1000, adaptador CA, DPS, interruptor, luz noturna. Suporte de comunicação sem fio WLAN. Aplica-se globalmente.

TRANSFORMADOR DE CORRENTE AC 300A/5A

Características:
Modelo: LCTA97C2
Transformador de corrente miniatura de abertura e fechamento
Tipo snap-on
Bobina de entrada integrada
Capacidade de isolamento de tensão, segura e confiável
Pode ser fixado diretamente ao cabo com uma braçadeira de nylon
Pequeno e leve
Escopo de aplicação:
Suporta linhas de energia AC 220V 380V
Suporta medidor de energia 5A (Abrir e fechar transformadores pode facilitar a instalação de medidores quando o circuito principal não está alimentado)
Medidores de energia 5A comuns: medidores de energia 1,5 (6) A, 2,5 (5) A, 3 (6) A monofásicos e trifásicos

Especificações:
Corrente nominal de entrada: 300A
Corrente nominal de saída: 5A
Precisão: =1%
Número de carga: <1,2 vezes
Pressão: =1KV
Capacidade: =1VA
Temperatura de trabalho -40°C ~ +85°C
Umidade relativa =90% @40°C
Faixa de frequência operacional: 50 Hz a 60 Hz
Resistência ao calor do isolamento Classe B (130°C)
Resistência de isolamento >1000MO em estado normal Resistência antielétrica Pode suportar frequência industrial 1000V/1 minuto Retardo de chama Atende ao nível UL94-Vo

Necessário 01 por fase, venda unitária

CHINT SMART METER - DTSU666-1.5(6)A

Principais Características:
Precisão de medição de classe 1
Visor LCD, fácil de operar
Compatível com inversores solares

Dados gerais:
Dimensão (A*L*P): 100*72*65.5mm
Tipo de montagem: Trilho DIN35
Peso: 0,4kg

Fonte de energia:
Tipo de rede elétrica: 3P4W
Tensão de entrada: 176Vca ~ 288Vca
Consumo de energia: < 1W

Faixa de medição:
Tensão de linha: 304Vca ~ 499Vca
Tensão de fase: 176Vca ~ 288Vca
Corrente: 1.5(6)A com TC

Precisão da medida:
Tensão: + ou - 0.5%
Corrente / Potência / Energia: + ou - 1%
Frequência: + ou - 0.01Hz

Comunicação:
Interface: RS485
Taxa de transmissão: 9600 bps
Protocolo de comunicação: Modbus-RTU

Meio Ambiente:
Faixa de temperatura operacional: -25°C ~ +60°C
Amplitude térmica de armazenamento: -40°C ~ +70°C
