Gerador de Energia Solar On Grid Chint Power Solo Mesa 8 Painéis

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 7,085 KWp,é composto por:

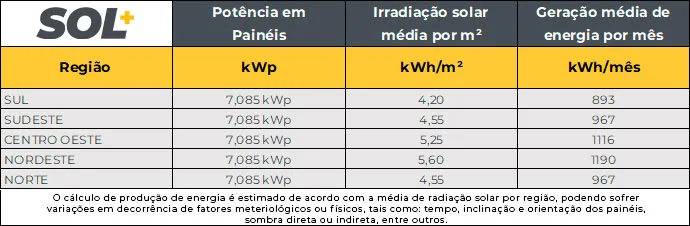

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

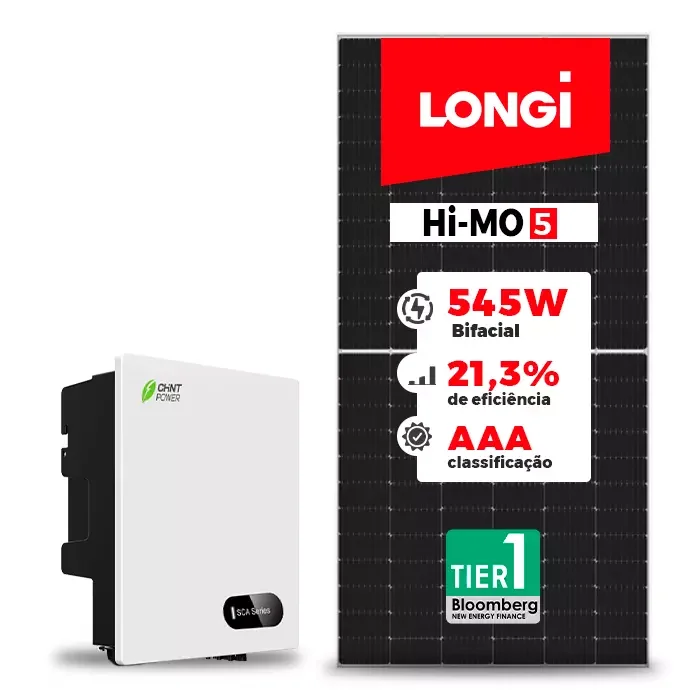

Painel Fotovoltaico Bifacial LONGI

Os painéis Hi-MO5 é um modelo bifacial com tecnologia de cristal único de alta potência e eficiência, o que o torna mais econômico pela sua maior capacidade de geração de energia.

Principais Características:
Garantia de 12 anos do produto e 30 anos de eficiência linear de geração
Degradação de potência menor que 2% no primeiro ano e de, apenas, 0,45% nos demais anos
Produzido com wafer M10-182mm para proporcionar maior eficiência e potência
Bifacialidade otimizada para maior geração de energia

Características Elétricas:
Eficiência do módulo: 21.1%
Tipo da célula: Half-Cell PERC Monocristalina 182mm
Potência máxima do módulo (Pmax): 545W
Tensão em Circuito Aberto (Voc): 49.65V
Corrente de Curto-Circuito (Isc): 13.92A
Tensão máxima de potência (Vmp): 41.80V
Corrente de máxima potência (Imp): 13.04A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 30A

Informações obtidas sob condições de teste padrão (STC) com irradiância de 1000 W/m² e temperatura da célula de 25°C.

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.340% / °C
Coeficiente de temperatura (Voc): -0.265% / °C
Coeficiente de temperatura (Isc): +0.050% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2278 x 1134 x 35mm
Peso por módulo: 32.6kg
N° de células: 144 (6 x 24)
Vidro: Duplo (frente e verso) temperado de 2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68, três diodos
Bitola e comprimento do cabo: 4mm² | 1400mm
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 31 und
Paletes/Container 40HQ: 20 und
Qtde/Container 620 und

Registro INMETRO:008379/2021

Estrutura Romagnole Solo Monoposte 8 módulos Pratic Lite (RS-369)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Acessórios extras já inclusos, como emendas e kit para instalação do micro inversor;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
04 Longarina 4800mm
02 Pilastra 2000mm
02 Travessa 2916mm
02 Mão Francesa 1700mm
02 Ponteira 65x75x4,5mm
12 MID Clamp autobrocante
08 END Clamp autobrocante
01 Kit fixação e regulagem solo (16 parafuso, 16 porca, 32 arruela lisa, 16 arruela pressão)

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea

Inversor Chint SCA8KTL-SM/EU 8kW 2MPPT Monofásico 220V

Principais Características:
Design moderno em liga de alumínio
Alta Eficiência e desempenho elevado
DPS tipo II CC integrado
Relação DC/AC de até 1.5

Entrada CC:
Máxima tensão de entrada: 550Vcc
Tensão de inicialização: 90Vcc
Tensão nominal de entrada: 360Vcc
Intervalo para potência nominal: 70-540Vcc
N° de entradas MPPT independentes: 2
Nº de Strings FV por MPPT: 2/1
Máxima corrente de entrada: 26A/13A
Máxima corrente CC de Curto-Circuito: 30A/15A
Tipo de conexão CC: MC4

Saída CA:
Potência ativa de saída nominal: 8000W
Máxima potência aparente de saída: 8800VA
Máxima corrente de saída CA: 40A
Tensão CA nominal: 220V,230V,240V
Intervalo de tensão CA: 160-300V
Frequência nominal e faixa de frequência da rede: 50/60Hz / 45-65Hz
Distorção harmônica total (THD): < 3%
Fator de potência nominal e ajustável: ±0.8(ajustável)
Fases de alimentação/conexão: 1/1
Tipo de conexão CA: terminal OT/DT

Eficiência:
Eficiência máxima e Europeia: 97.5% / 97.1%

Proteções:
Monitoramento de rede: sim
Polaridade CC reversa: sim
Contra Curto-Circuito CA: sim
Contra fuga de corrente: sim
Contra surtos: CC e CA tipo III
Interruptor CC: sim
Falha de Aterramento: sim

Comunicação:
RS232(Padrão) e Wi-Fi

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Intervalo da temperatura ambiente operacional: -25 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0-100%
Método de resfriamento: natural / passivo
Máxima altitude de operação: 4000m
Visor: LED+APP(Bluetooth)

Conformidades:
IEC62109,IEC61727,NBR16149/16150,IEEE1547 e CE VoC

Dados Físicos:
Dimensões (LxAxP): 450x400x170mm
Peso: 16kg

Registro INMETRO: 001403/2022
