Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 40,330 KWp,é composto por:

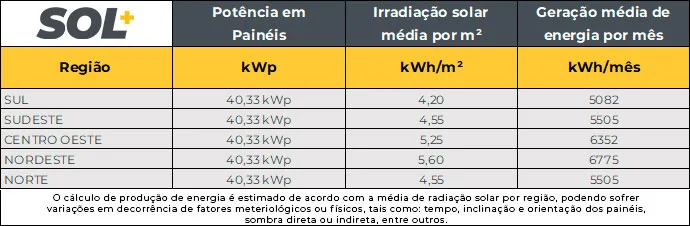

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

Painel Fotovoltaico Bifacial LONGI

Os painéis Hi-MO5 é um modelo bifacial com tecnologia de cristal único de alta potência e eficiência, o que o torna mais econômico pela sua maior capacidade de geração de energia.

Principais Características:
Garantia de 12 anos do produto e 30 anos de eficiência linear de geração
Degradação de potência menor que 2% no primeiro ano e de, apenas, 0,45% nos demais anos
Produzido com wafer M10-182mm para proporcionar maior eficiência e potência
Bifacialidade otimizada para maior geração de energia

Características Elétricas:
Eficiência do módulo: 21.1%
Tipo da célula: Half-Cell PERC Monocristalina 182mm
Potência máxima do módulo (Pmax): 545W
Tensão em Circuito Aberto (Voc): 49.65V
Corrente de Curto-Circuito (Isc): 13.92A
Tensão máxima de potência (Vmp): 41.80V
Corrente de máxima potência (Imp): 13.04A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 30A

Informações obtidas sob condições de teste padrão (STC) com irradiância de 1000 W/m² e temperatura da célula de 25°C.

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.340% / °C
Coeficiente de temperatura (Voc): -0.265% / °C
Coeficiente de temperatura (Isc): +0.050% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2278 x 1134 x 35mm
Peso por módulo: 32.6kg
N° de células: 144 (6 x 24)
Vidro: Duplo (frente e verso) temperado de 2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68, três diodos
Bitola e comprimento do cabo: 4mm² | 1400mm
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 31 und
Paletes/Container 40HQ: 20 und
Qtde/Container 620 und

Registro INMETRO:008379/2021

Estrutura Romagnole Telhado - Perfil H Aluminio (RS-327)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
04 Perfis H Alumínio 2400mm

Observação:
Perfil compatível com os kits de fixação conforme abaixo:
- Fibrocimento madeira (codigo 12105)
- Fibrocimento metal (codigo 12106)
- Laje (codigo 12107)
- Colonial (codigo 20450)
- Ondulado (codigo 13558)

Estrutura Romagnole Telhado Metálico Ondulado Pratic Lite (RS-227) para 04 placas

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Acessórios extras já inclusos, como emendas e kit para instalação do micro inversor;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
08 Fixador Z com parafuso autobrocante
06 Dual Clamp MID
04 Dual Clamp END
04 Emenda
08 Parafuso da emenda
01 Kit fixação micro inversor (02 parafuso, 02 porca, 02 arruela lisa, 02 arruela pressão)

Não acompanha perfil metalico

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea

Inversor Growatt MAC 36KTL3-XL 36kW 3MPPT Trifásico 220V

Principais Características:
Ampla tensão de operação
Display OLED com tecla touch
DPS tipo II no lado CC/CA integrado
Manutenção via WIFI+APP

Entrada CC:
Máxima tensão de entrada: 1100V
Tensão de inicialização: 250V
Tensão nominal de entrada: 360V
Intervalo para potência nominal: 200-1000V
N° de entradas MPPT independentes: 3
Nº de Strings FV por MPPT: 4/4/4
Máxima corrente de entrada: 52A/52A/52A
Máxima corrente CC de Curto-Circuito: 55A/55A/55A
Tipo de conexão CC: H4(OPT)

Saída CA:
Potência ativa de saída nominal: 36000W
Máxima corrente de saída CA: 94.5A
Tensão CA nominal: 127/220V
Intervalo de tensão CA: 101.6-139.7V
Frequência nominal e faixa de frequência da rede: 50/60Hz / 45-65Hz
Distorção harmônica total (THD): < 3%
Fator de potência nominal e ajustável: ±0.8(ajustável)
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: terminal OT

Eficiência:
Eficiência máxima e Europeia: 98.8% / 98.2%

Proteções:
Monitoramento de rede: sim
Polaridade CC reversa: sim
Contra Curto-Circuito CA: sim
Contra fuga de corrente: sim
Contra surtos: CC tipo II e CA tipo II
Interruptor CC: sim
Falha de Aterramento: sim
Proteção AFCI: sim

Comunicação:
RS485/USB/Wi-Fi

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Intervalo da temperatura ambiente operacional: -25 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0-100%
Método de resfriamento: ventilador de refrigeração
Máxima altitude de operação: 4000m
Visor: OLED+LED

Conformidades:
IEC61000-6/3, IEC62109-1/2, IEC61727, IEEE1547, UL1741

Dados Físicos:
Dimensões (LxAxP): 680x508x281mm
Peso: 52kg
