Gerador de Energia Solar Inversão de Fluxo Growatt Sem Estrutura

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 109,120 KWp,é composto por:

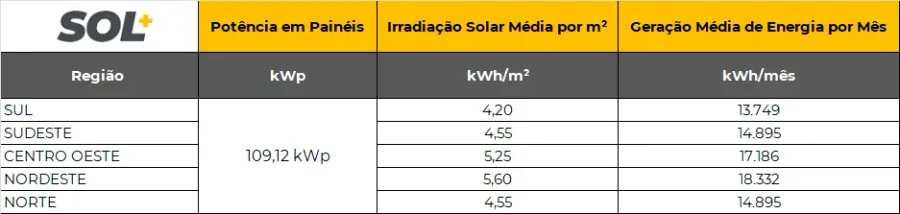

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

INVERSOR GROWATT MAX 75KTL3-XL 2 75KW TRIFASICO 220V 8MPPT AFCI

Principais Características:
98,8% de eficiência máxima
Até 1,8x relação CC/CA
Digitalização e diagnóstico I/V inteligente
Proteção contra surtos CC e CA DPS Tipo II
Proteção IP65 e C5
Proteção AFCI

Entrada CC:
Maxima potência FV recomendada: 135000W
Máxima tensão de entrada: 800V
Tensão de partida: 195V
Tensão nominal de entrada: 370V
Intervalo de tensão MPPT: 180-800V
Intervalo de tensão para máxima eficiência: 360-650V
N° de entradas MPPT independentes: 8
Nº de Strings FV por MPPT: 2
Máxima corrente de entrada: 45A
Máxima corrente CC de Curto-Circuito: 56.5A
Tipo de conexão CC: H4 (máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @45°C: 75000W
Máxima potência aparente de saída @45°C: 78400VA
Máxima corrente de saída CA: 196.9A
Tensão CA nominal (3/N/PE): 220V
Faixa de tensão CA: 176-280V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: OT Terminal

Eficiência:
Eficiência máxima e Europeia: 98,8% / 98,3%

Proteções:
Proteção polaridade reversa CC: Sim
Chave seccionadora CC: Sim
Proteção contra surtos CA e CC (DPS): Tipo II / Tipo II
Monitoramento de resistência de isolamento: Sim
Proteção de curto-circuito CA: Sim
Monitoramento de falta à terra: Sim
Proteção anti-ilhamento: Sim
Proteção AFCI: Sim

Comunicação:
Wi-Fi | RS485

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Consumo durante a noite: < 1W
Intervalo da temperatura ambiente operacional: -30 a 65°C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: Resfriamento forçada
Máxima altitude de operação: 4.000m
Display: LED, WiFi+APP

Conformidades:
CE, IEC 62116, IEC 61727, CQC, VDE 0126, VFR 2014, EN 50549-1, C/10/C11, UNE 206007, G99 ROHS, CEI 0-21/0-16, N4105&N4110, UNE 206006, MEA, PEA, KSC8565

Dados Físicos:
Dimensões (LxAxP): 970x640x345mm
Peso: 84kg

Registro INMETRO: 002939/2025

Painel Solar ERA Solar 620W – Alta Potência, Máxima Eficiência e Garantia Estendida

O painel solar ERA-RC-66HC de 620W da ERA Solar é a escolha ideal para quem busca alta performance, durabilidade e eficiência energética. Com tecnologia N-Type Half-Cut e células MBB retangulares (182x210mm), o módulo entrega eficiência de até 23%, garantindo mais geração em menos espaço.

O painel ERA Solar tem bom desempenho em dias nublados?
Sim. Graças ao vidro avançado com textura de superfície otimizada, o painel apresenta excelente desempenho sob baixa luminosidade, garantindo geração estável mesmo em dias nublados ou com irradiação reduzida.

Qual a garantia do painel solar ERA 620W?
Garantia de produto: 15 anos contra defeitos de fabricação
Garantia linear de geração: 30 anos
Degradação de no máximo 1% no primeiro ano
Perda de apenas 0,4% ao ano até o 30º ano, com mais de 87% da potência original ao final do período

Quais certificações garantem a qualidade do produto?
O modelo ERA-RC-66HC possui certificações internacionais:
IEC61215 / IEC61730 – Qualidade e segurança elétrica
IEC61701 / IEC62716 – Resistência à névoa salina e ambientes com amônia
ISO9001 / ISO14001 / ISO45001 – Gestão de qualidade, meio ambiente e segurança ocupacional

Destaques do Produto:
Potência máxima de 620W
Eficiência de conversão de até 23%
Desempenho superior mesmo em condições de baixa luminosidade
Tolerância positiva de 0 a +5W
Confiabilidade garantida:
15 anos de garantia de fabricação
30 anos de garantia linear de geração
Máximo de 1% de degradação no 1º ano
Apenas 0,4% de perda anual até o 30º ano

Certificações Internacionais:
IEC61215, IEC61730, IEC61701 (resistência à névoa salina), IEC62716 (ambientes com amônia)
ISO9001 (Qualidade), ISO14001 (Meio Ambiente) e ISO45001 (Saúde e Segurança Ocupaciona

Características Elétricas:
Eficiência do módulo: 23.00%
Tipo da célula: Half-Cell N-Type Mono 182mm
Potência máxima do módulo (Pmax): 620W
Tensão em Circuito Aberto (Voc): 48,50V
Corrente de Curto-Circuito (Isc): 16,15A
Tensão máxima de potência (Vmp): 40,15V
Corrente de máxima potência (Imp): 15,45A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.30% / °C
Coeficiente de temperatura (Voc): -0.24% / °C
Coeficiente de temperatura (Isc): +0.043% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2384 x 1134 x 30mm
Peso por módulo: 28,5kg
N° de células: 132
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 30mm
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 37 und
Paletes/Container 40HQ: 20 und
Qtde/Container 740 und

Registro INMETRO: 015497/2024

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea

Sistema Grid zero para inversão de fluxo CPFL / CEMI até 75KW

Inversão de fluxo de energia solar é quando a geração de energia solar excede a demanda local e o excedente é injetado na rede elétrica. Isso ocorre principalmente em horários de pico de produção solar, como ao meio-dia.

A solução é GRID ZERO
Pare de se preocupar com a inversão de fluxo – A solução é GRID ZERO
Se você atua nas áreas atendidas pela CEMIG ou CPFL, sabe que a inversão de fluxo pode atrasar projetos, gerar custos extras e até impedir a homologação do seu sistema solar. Com o GRID ZERO, seu sistema é projetado para não injetar energia excedente na rede, evitando problemas de aprovação e garantindo conformidade total com as exigências dessas concessionárias.

Com o GRID ZERO, você decide quando e quanto injetar energia.
Sem risco de indeferimento por inversão de fluxo, o sistema é configurado para atender às regras da concessionária e, quando liberado, permite controlar a injeção de potência por faixa horária - maximizando ganhos e protegendo sua operação.

Normas e Regulamentações para Sistemas GRID ZERO
A implantação de sistemas GRID ZERO – especialmente em baixa e média tensão – exige conformidade com normas técnicas e regulamentos das concessionárias e órgãos competentes. Esses sistemas, projetados para evitar a injeção de energia excedente na rede, precisam atender às exigências específicas para garantir aprovação, segurança operacional e conformidade regulatória.

Limite de exportação por janela de tempo (Zero/Limit Export por Time-of-Day):
Defina setpoints de kW por faixa horária (ex.: 0 kW ao meio-dia em alimentadores críticos; 10–20% da potência nominal em outras janelas).
Implementável via EMS/AGF, inversores com anti-reverse power e TCs no ponto comum de acoplamento (PCC).

Exemplo de política horária (ilustrativa)
08h–11h: Export limit máx. 10% da potência do inversor
11h–14h: Zero Export (bateria priorizada + curtailment)
14h–17h: Export limit máx. 20%
17h–22h (ponta): Sem exportação; bateria descarrega para reduzir compra

Principais referências normativas:
CEMIG NTC 903110 (24/07/2024) – Atendimento a Clientes no Ambiente de Contratação Livre.GED-16789 – Procedimento para implantação ou adequação do Sistema de Medição para Faturamento (SMF) – Classes de tensão A4 e A3a. GED-17320 – Procedimento para implantação ou adequação do SMF para Consumidores Livres, Especiais ou Cativos.ND.5.31 – Requisitos para conexão de acessantes produtores de energia elétrica em Média Tensão.Manual CEMIG SMF_REV – Diretrizes para sistemas de medição para faturamento em consumidores livres.
ENERGISA NDU 020 – Conexão de gerador particular com a rede de distribuição.
NDU 020 – Conexão de gerador particular com a rede de distribuição.
NDU 045 – Conexão de autoprodutor e produtor independente de energia.

O que a GRID ZERO entrega para o integrador
Projeto elétrico completo em conformidade com as normas.
Homologação junto à concessionária sem retrabalho.
Configuração técnica para eliminação da inversão de fluxo.
