Gerador de Energia Solar On Grid Chint Power Sem Estrutura

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

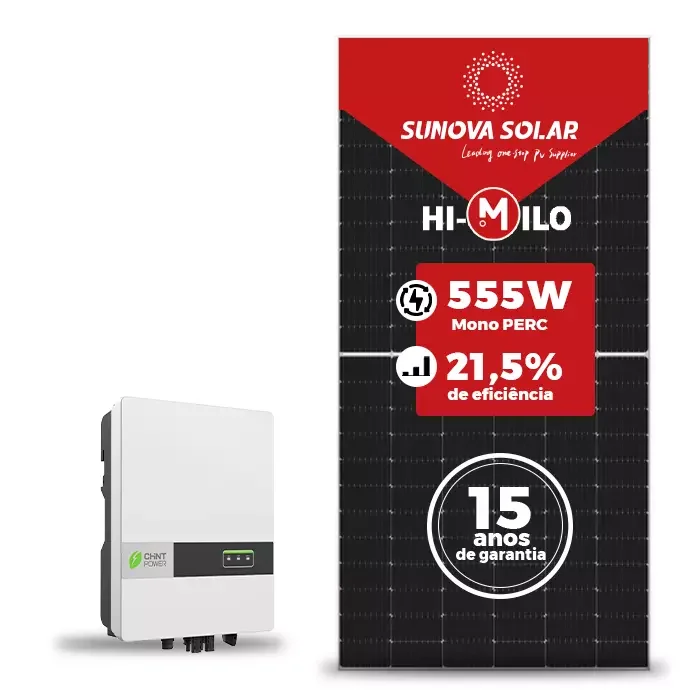

Esse Sistema Gerador Fotovoltaico com potência de 4,440 KWp,é composto por:

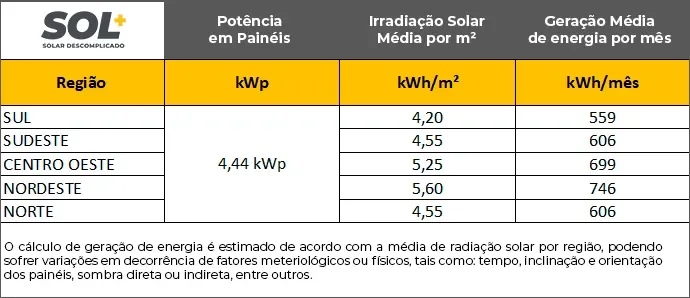

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

Inversor Chint SCA3KTL-S/EU 3kW 1MPPT Monofásico 220V

Principais Características:
Design moderno em liga de alumínio
Alta Eficiência e desempenho elevado
DPS tipo II CC integrado
Relação DC/AC de até 1.5

Entrada CC:
Máxima tensão de entrada: 600Vcc
Tensão de inicialização: 90Vcc
Tensão nominal de entrada: 360Vcc
Intervalo para potência nominal: 70-580V
N° de entradas MPPT independentes: 1
Nº de Strings FV por MPPT: 1
Máxima corrente de entrada: 13A
Máxima corrente CC de Curto-Circuito: 15A
Tipo de conexão CC: MC4

Saída CA:
Potência ativa de saída nominal: 3000W
Máxima potência aparente de saída: 3300VA
Máxima corrente de saída CA: 14.3A
Tensão CA nominal: 220V,230V,240V
Intervalo de tensão CA: 180-280V
Frequência nominal e faixa de frequência da rede:50/60Hz / 45-65Hz
Distorção harmônica total (THD): < 3%
Fator de potência nominal e ajustável: ±0.8(ajustável)
Fases de alimentação/conexão: 1/1
Tipo de conexão CA: plug and play

Eficiência:
Eficiência máxima e Europeia: 97.6% / 97.3%

Proteções:
Monitoramento de rede: sim
Polaridade CC reversa: sim
Contra Curto-Circuito CA: sim
Contra fuga de corrente: sim
Contra surtos: CA tipo III
Interruptor CC: sim
Falha de Aterramento: sim

Comunicação:
RS232(Padrão) e Wi-Fi

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Intervalo da temperatura ambiente operacional: -25 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0-100%
Método de resfriamento: natural / passivo
Máxima altitude de operação: 4000m
Visor: LED+APP(Bluetooth)

Conformidades:
EN 61000-6, EN/IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, EN 50549,CEI 0-21, RD 1699 e CNAS

Dados Físicos:
Dimensões (LxAxP): 285x336x125mm
Peso: 8.8kg

Registro INMETRO: 001405/2022

Painel Fotovoltaico Sunova Solar

Os módulos Sunova Solar possuem as mais importantes certificações internacionais que atestam a sua qualidade inovadora, o alto desempenho e a maior garantia dentre os painéis da mesma tecnologia.

Principais Características:
Garantia de 15 anos contra defeitos de fabricação e 25 anos de eficiência linear de geração;
Maior retenção de luz e coleta de corrente para otimização da saída de energia;
Projeto elétrico otimizado e menor corrente de operação para redução de perdas;
Teste EL triplo de 100% permitindo uma redução significativa de rachaduras ocultas no módulo;
Excelente desempenho com baixa irradiância.

Características Elétricas:
Eficiência do módulo: 21.5%
Tipo da célula: Half-Cell PERC Monocristalina 182mm
Potência máxima do módulo (Pmax): 555W
Tensão em Circuito Aberto (Voc): 49.68V
Corrente de Curto-Circuito (Isc): 14.13A
Tensão máxima de potência (Vmp): 40.89V
Corrente de máxima potência (Imp): 13.58A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A

Informações obtidas sob condições de teste padrão (STC) com irradiância de 1000 W/m² e temperatura da célula de 25°C.

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.35% / °C
Coeficiente de temperatura (Voc): -0.27% / °C
Coeficiente de temperatura (Isc): +0.048% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2278 x 1134 x 30mm
Peso por módulo: 27.6kg
N° de células: 144
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 120mm
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 36 und
Paletes/Container 40HQ: 20 und
Qtde/Container 720 und

Registro INMETRO: 003346/2022

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
