Gerador de Energia Solar On Grid Growatt Solo Mesa 8 Painéis

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

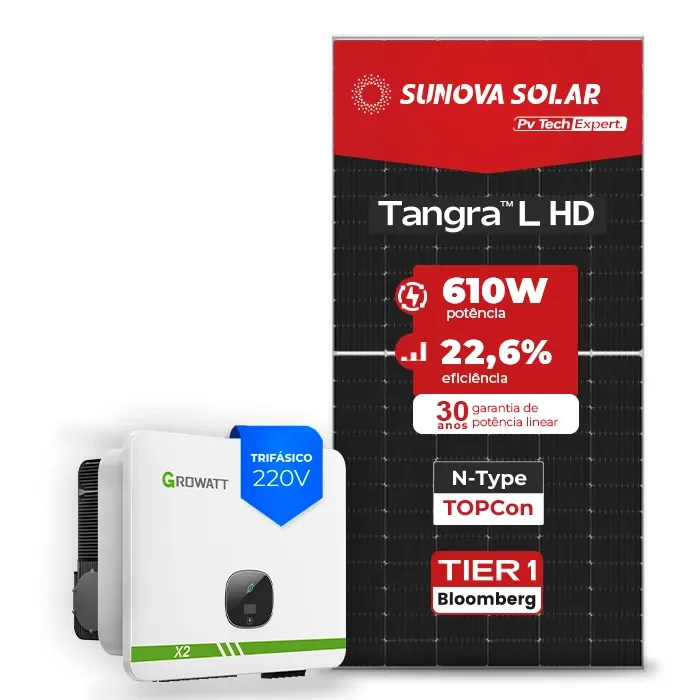

Esse Sistema Gerador Fotovoltaico com potência de 15,860 KWp,é composto por:

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

INVERSOR GROWATT MID 15KTL3-XL2 15KW TRIFASICO 220V 4MPPT AFCI

Principais Características:
98,8% de eficiência máxima
Até 1,8x relação CC/CA
Corrente máxima de entrada de string 16A
Proteção contra surtos CC e CA DPS Tipo II
Digitalização e diagnóstico I/V inteligente
Proteção AFCI

Entrada CC:
Maxima potência FV recomendada: 27000W
Máxima tensão de entrada: 800V
Tensão de partida: 200V
Tensão nominal de entrada: 360V
Intervalo de tensão MPPT: 200-800V
Intervalo de tensão para máxima eficiência: 250-650V
N° de entradas MPPT independentes: 4
Nº de Strings FV por MPPT: 2
Máxima corrente de entrada: 32A
Máxima corrente CC de Curto-Circuito: 40A
Tipo de conexão CC: H4 (máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @45°C: 15000W
Máxima potência aparente de saída @45°C: 16600VA
Corrente nominal de saída: 39.4A
Máxima corrente de saída CA: 43.7A
Tensão CA nominal (3/N/PE): 220V
Faixa de tensão CA: 176-280V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: Waterproff PG head + OT Terminal

Eficiência:
Eficiência máxima e Europeia: 98,8% / 98,5%

Proteções:
Proteção polaridade reversa CC: Sim
Chave seccionadora CC: Sim
Proteção contra surtos CA e CC (DPS): Tipo II / Tipo II
Monitoramento de resistência de isolamento: Sim
Proteção de curto-circuito CA: Sim
Monitoramento de falha terra: Sim
Proteção anti-ilhamento: Sim
Monitoramento de corrente residual: Sim
Monitoramento de falha de string: Sim
Proteção AFCI: Sim

Comunicação:
Wi-Fi | RS485

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP66
Consumo durante a noite: < 1W
Intervalo da temperatura ambiente operacional: -25 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: Natural
Máxima altitude de operação: 4.000m
Display: LED, WiFi+APP

Conformidades:
CE, IEC 62116, IEC 61727, IEC 62109, AS 4777, UI1741, IEEE 1547, EN 50549

Dados Físicos:
Dimensões (LxAxP): 580x435x230mm
Peso: 37kg

Registro INMETRO: 000700/2025

Painel Fotovoltaico Sunova Solar N-type

Os módulos Sunova Solar possuem as mais importantes certificações internacionais que atestam a sua qualidade inovadora, o alto desempenho e a maior garantia dentre os painéis da mesma tecnologia.

Principais Características:
Garantia de 15 anos contra defeitos de fabricação e 30 anos de eficiência linear de geração;
30 anos de vida útel traz 10-30% de geração adicional em comparação ao módulo P-type;
A célula solar N-type não possui LID naturalmente, o que pode aumentar a geração de energia;
Excelente desempenho em baixa irradiância
Melhor retenção de luz e coleta de corrente para melhorar a potência e a confiabilidade do módulo;
O menor coeficiente térmico de energia líder da industria/
Projeto elétrico otimizado e menor corrente de operação para redução da perda de pontos quentes;
Teste EL triplo de 100%, permitindo uma reução notável na taxa de rachaduras ocultas dos módulos

Características Elétricas:
Eficiência do módulo: 22.6%
Tipo da célula: Half-Cell N-Type Monocristalina 182mm
Potência máxima do módulo (Pmax): 610W
Tensão em Circuito Aberto (Voc): 49.00V
Corrente de Curto-Circuito (Isc): 15.86A
Tensão máxima de potência (Vmp): 40.80V
Corrente de máxima potência (Imp): 14.96A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A

Informações obtidas sob condições de teste padrão (STC) com irradiância de 1000 W/m² e temperatura da célula de 25°C.

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.30% / °C
Coeficiente de temperatura (Voc): -0.28% / °C
Coeficiente de temperatura (Isc): +0.04% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2384 x 1134 x 30mm
Peso por módulo: 28.9kg
N° de células: 132
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 1,20m
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 36 und
Paletes/Container 40HQ: 20 und
Qtde/Container 720 und

Registro INMETRO: 007114/2024

Estrutura Romagnole Solo Monoposte 8 módulos Pratic Lite (RS-369)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Acessórios extras já inclusos, como emendas e kit para instalação do micro inversor;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
04 Longarina 4800mm
02 Pilastra 2000mm
02 Travessa 2916mm
02 Mão Francesa 1700mm
02 Ponteira 65x75x4,5mm
12 MID Clamp autobrocante
08 END Clamp autobrocante
01 Kit fixação e regulagem solo (16 parafuso, 16 porca, 32 arruela lisa, 16 arruela pressão)

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
