Gerador de Energia Solar On Grid Growatt Laje Inclinação

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 80,240 KWp,é composto por:

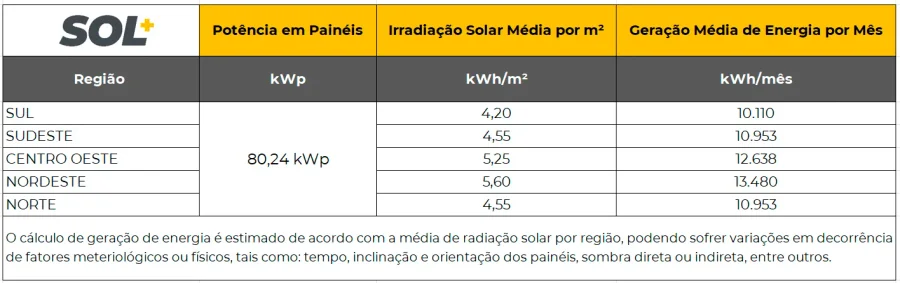

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

INVERSOR GROWATT MAX 75KTL3-XL 2 75KW TRIFASICO 220V 8MPPT AFCI

Principais Características:
98,8% de eficiência máxima
Até 1,8x relação CC/CA
Digitalização e diagnóstico I/V inteligente
Proteção contra surtos CC e CA DPS Tipo II
Proteção IP65 e C5
Proteção AFCI

Entrada CC:
Maxima potência FV recomendada: 135000W
Máxima tensão de entrada: 800V
Tensão de partida: 195V
Tensão nominal de entrada: 370V
Intervalo de tensão MPPT: 180-800V
Intervalo de tensão para máxima eficiência: 360-650V
N° de entradas MPPT independentes: 8
Nº de Strings FV por MPPT: 2
Máxima corrente de entrada: 45A
Máxima corrente CC de Curto-Circuito: 56.5A
Tipo de conexão CC: H4 (máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @45°C: 75000W
Máxima potência aparente de saída @45°C: 78400VA
Máxima corrente de saída CA: 196.9A
Tensão CA nominal (3/N/PE): 220V
Faixa de tensão CA: 176-280V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: OT Terminal

Eficiência:
Eficiência máxima e Europeia: 98,8% / 98,3%

Proteções:
Proteção polaridade reversa CC: Sim
Chave seccionadora CC: Sim
Proteção contra surtos CA e CC (DPS): Tipo II / Tipo II
Monitoramento de resistência de isolamento: Sim
Proteção de curto-circuito CA: Sim
Monitoramento de falta à terra: Sim
Proteção anti-ilhamento: Sim
Proteção AFCI: Sim

Comunicação:
Wi-Fi | RS485

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Consumo durante a noite: < 1W
Intervalo da temperatura ambiente operacional: -30 a 65°C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: Resfriamento forçada
Máxima altitude de operação: 4.000m
Display: LED, WiFi+APP

Conformidades:
CE, IEC 62116, IEC 61727, CQC, VDE 0126, VFR 2014, EN 50549-1, C/10/C11, UNE 206007, G99 ROHS, CEI 0-21/0-16, N4105&N4110, UNE 206006, MEA, PEA, KSC8565

Dados Físicos:
Dimensões (LxAxP): 970x640x345mm
Peso: 84kg

Registro INMETRO: 002939/2025

Painel Fotovoltaico Era Solar

Os módulos Era Solar possuem as mais importantes certificações internacionais que atestam a sua qualidade inovadora, o alto desempenho e a maior garantia dentre os painéis da mesma tecnologia.

Principais Características:
Garantia de 15 anos contra defeitos de fabricação e 30 anos de eficiência linear de geração;
Multi bus bar Half Cell;
Maior eficiencia de conversão;
A texturização avançada de vidro e superfície permite excelente desempenho em ambientes com pouca luz;
Design leve usando backsheet transparente para fácil instalação e baixo custo de BOS;

Características Elétricas:
Eficiência do módulo: 22.20%
Tipo da célula: Half-Cell N-Type Mono 182mm
Potência máxima do módulo (Pmax): 590W
Tensão em Circuito Aberto (Voc): 47,70V
Corrente de Curto-Circuito (Isc): 15,95A
Tensão máxima de potência (Vmp): 39,44V
Corrente de máxima potência (Imp): 15,21A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A

Informações obtidas sob condições de teste padrão (STC) com irradiância de 1000 W/m² e temperatura da célula de 25°C.

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.30% / °C
Coeficiente de temperatura (Voc): -0.24% / °C
Coeficiente de temperatura (Isc): +0.043% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2384 x 1134 x 30mm
Peso por módulo: 28,2kg
N° de células: 132
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 30mm
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 36 und
Paletes/Container 40HQ: 20 und
Qtde/Container 720 und

Registro do INMETRO: 019417/2024

Estrutura Romagnole Laje Inclinação Pratic Lite (RS-364)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Acessórios extras já inclusos, como emendas e kit para instalação do micro inversor;
Suporte de pós-vendas da equipe de engenharia.

ATENÇÃO: Não acompanha perfil metalico

Componentes da estrutura:
04 Suporte ajustável 5° a 25° (08 cantoneira Base, 04 cantoneira fixação, 04 cantoneira regulagem)
06 Dual Clamp MID
04 Dual Clamp END
04 Emenda
08 Parafuso da emenda
08 Parafuso T - M10
01 Kit regulagem (12 parafuso, 20 porca, 32 arruela lisa, 20 arruela pressão)
01 Kit fixação micro inversor (02 parafuso, 02 porca, 02 arruela lisa, 02 arruela pressão)

Estrutura Romagnole Telhado - Perfil H Aluminio (RS-327)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
04 Perfis H Alumínio 2400mm

Observação:
Perfil compatível com os kits de fixação conforme abaixo:
- Fibrocimento madeira (codigo 12105)
- Fibrocimento metal (codigo 12106)
- Laje (codigo 12107)
- Colonial (codigo 20450)
- Ondulado (codigo 13558)

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
