Gerador de Energia Solar On Grid Sungrow Solo Mesa 8 Painéis

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 68,850 KWp,é composto por:

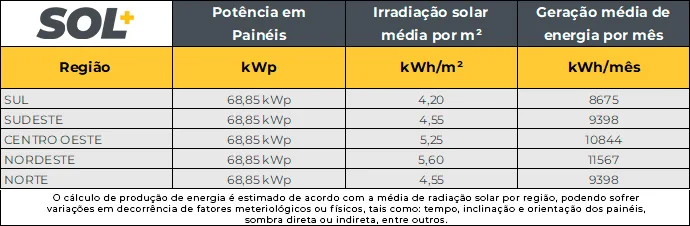

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

Inversor Sungrow 60KTL 60kW 1MPPT Trifásico 380V

Principais Características:
Max relação DC/AC até 1.4
Pratico e leve de manusear
Função integrada LVRT e HVRT
Proteção contra surtos DPS CC (II) e CA (III) integrados

ESTE INVERSOR É RECOMENDADA INSTALAÇÃO DE PAINÉIS COM NO MÁXIMO 10A DE Isc

Entrada CC:
Máxima tensão de entrada: 1000V
Mínima tensão de entrada: 570V
Tensão de partida: 620V
Tensão nominal de entrada: 710V
Intervalo de tensão MPPT: 570-950V
N° de entradas MPPT independentes: 1
Nº de Strings FV por MPPT: 14
Máxima corrente de entrada: 120A
Máxima corrente CC de Curto-Circuito: 140A
Tipo de conexão CC: MC4 (Máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @45°C: 66000W
Máxima potência aparente de saída @45°C: 66000VA
Máxima corrente de saída CA: 96A
Tensão CA nominal (3/N/PE): 230/400V
Faixa de tensão CA: 310-480V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: Terminal de fixação por parafuso (Max. 95mm²)

Eficiência:
Eficiência máxima e Europeia: 98.9% / 98.7%

Proteções:
Monitoramento de rede: Sim
Polaridade CC reversa: Sim
Contra Curto-Circuito CA: Sim
Contra fuga de corrente: Sim
Contra surtos: CC tipo II e CA tipo III
Monitoramento de fuga à terra: Sim
Chave seccionadora CC: Sim
Monitoramento por string: Sim
Fusível DC: Sim (15A)

Comunicação:
RS485

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Consumo durante a noite: < 1W
Intervalo da temperatura ambiente operacional: -25 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: ventilação forçada inteligente
Máxima altitude de operação: 4.000m
Display: LCD Gráfico

Conformidades:
VDE0126-1-1, EN62109-1, EN62109-2, G59/3, CEI-016, VDE-AR-N-4105, BDEW, GB/T 19964, GB/T 29319, CGC

Dados Físicos:
Dimensões (LxAxP): 634x959x267mm
Peso: 60kg

Painel Solar Fotovoltaico Chint Power Astronergy

- Foi a primeira empresa que passou na Auditoria de certificação TUV Nord IEC/TS 62941.
- A Tecnologia Multi Busbar melhora captura de luz e coleta de corrente para melhorar a confiabilidade .
Com apenas 0,55% de degradação de energia anual e 25 anos garantia de geração de energia linear.
- Suas células contam com a tecnologia Super Perc+, oferecendo maior potência e eficiência com uma menor
degradação de energia.
- Oferece 12 anos de garantia para o produto contra defeito de fabricação.
Dados elétricos
Potência máxima do modulo (Pmax): 450 W
Tensão no ponto máximo de potência (Vmp): 41.32V
Corrente no ponto máximo de potência (Imp): 10,89A
Tensão em Circuito Aberto (Voc): 49.050 V
Corrente de Curto Circuito (Isc): 11,38 A
Eficiência: 20,07 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m².
CARACTERISTICAS DE TEMPERATURA
Temperatura de operação: -40c a +85c.
Coeficiente de temperatura (Pmax): -0.350 % / °C
Coeficiente de temperatura (Voc): -0.270 % / °C
Coeficiente de temperatura (Isc): 0.045 % / °C
DADOS MECÂNICOS
Tipo da célula: Monocristalina
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção : IP 68
Cabo: 4 mm² cabo 30 cm
Conector: MC4 Compatível
Peso bruto por modulo: 26.5kg
Dimensão: 2094 x 1038 x 35 mm
QTD modulo por pallet: 31 unidades

Estrutura Romagnole Solo Monoposte 8 módulos Pratic Lite (RS-369)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Acessórios extras já inclusos, como emendas e kit para instalação do micro inversor;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
04 Longarina 4800mm
02 Pilastra 2000mm
02 Travessa 2916mm
02 Mão Francesa 1700mm
02 Ponteira 65x75x4,5mm
12 MID Clamp autobrocante
08 END Clamp autobrocante
01 Kit fixação e regulagem solo (16 parafuso, 16 porca, 32 arruela lisa, 16 arruela pressão)

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
