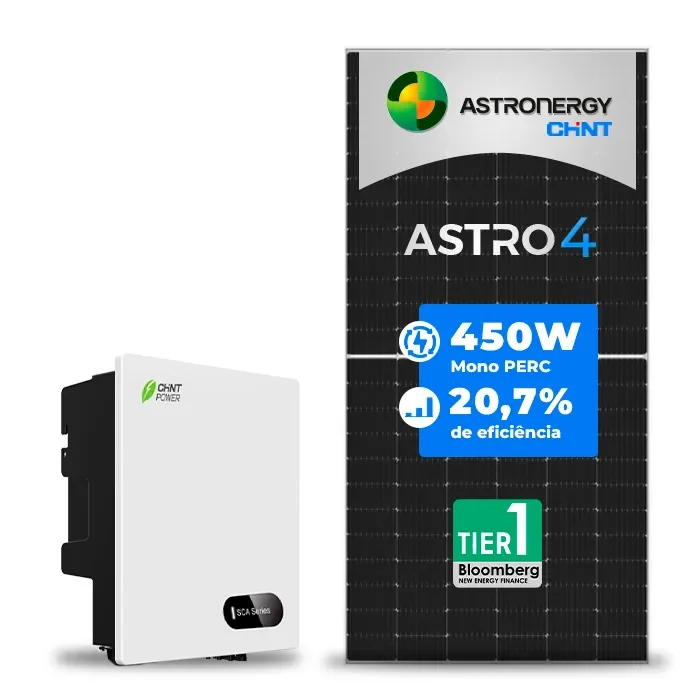

Gerador de Energia Solar On Grid Chint Power Laje Inclinação

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 10,800 KWp,é composto por:

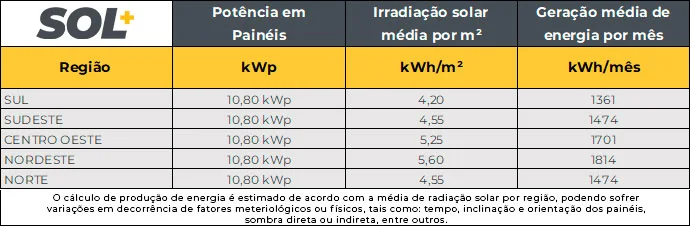

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

Painel Solar Fotovoltaico Chint Power Astronergy

- Foi a primeira empresa que passou na Auditoria de certificação TUV Nord IEC/TS 62941.
- A Tecnologia Multi Busbar melhora captura de luz e coleta de corrente para melhorar a confiabilidade .
Com apenas 0,55% de degradação de energia anual e 25 anos garantia de geração de energia linear.
- Suas células contam com a tecnologia Super Perc+, oferecendo maior potência e eficiência com uma menor
degradação de energia.
- Oferece 12 anos de garantia para o produto contra defeito de fabricação.
Dados elétricos
Potência máxima do modulo (Pmax): 450 W
Tensão no ponto máximo de potência (Vmp): 41.32V
Corrente no ponto máximo de potência (Imp): 10,89A
Tensão em Circuito Aberto (Voc): 49.050 V
Corrente de Curto Circuito (Isc): 11,38 A
Eficiência: 20,07 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m².
CARACTERISTICAS DE TEMPERATURA
Temperatura de operação: -40c a +85c.
Coeficiente de temperatura (Pmax): -0.350 % / °C
Coeficiente de temperatura (Voc): -0.270 % / °C
Coeficiente de temperatura (Isc): 0.045 % / °C
DADOS MECÂNICOS
Tipo da célula: Monocristalina
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção : IP 68
Cabo: 4 mm² cabo 30 cm
Conector: MC4 Compatível
Peso bruto por modulo: 26.5kg
Dimensão: 2094 x 1038 x 35 mm
QTD modulo por pallet: 31 unidades

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea

Triângulo vertical para laje linha facilita

O Grupo SSM Solar do Brasil, atuando no Mercosul desde 2011, onde projetamos, fabricamos e distribuímos estruturas de fixação para sistemas fotovoltaicos. Sempre trabalhando com inovação, alto desempenho, qualidade e agilidade visando o desenvolvimento tecnológico da indústria brasileira.
PARA QUATRO MODULOS DE ATÉ 1134MM DE LARGURA#
Componentes da estrutura
CGF001 - Terminais finais: 4 unidades
CGI001 - Terminais intermádiarios: 06 unidades
TRF001 - Estrutura tubular: 05 unidades
Conjunto Allen: (M8 X 80) Parafuso, arruela de pressão e porca sextavada: 10 unidades
Conjunto Allen: (M8 X 70) Parafuso, arruela de pressão e porca sextavada: 05 unidades

Inversor Chint SCA10KTL-SM/EU 10kW 2MPPT Monofásico 220V

Principais Características:
Design moderno em liga de alumínio
Alta Eficiência e desempenho elevado
DPS tipo II CC integrado
Relação DC/AC de até 1.5

Entrada CC:
Máxima tensão de entrada: 550Vcc
Tensão de inicialização: 90Vcc
Tensão nominal de entrada: 360Vcc
Intervalo para potência nominal: 70-540Vcc
N° de entradas MPPT independentes: 2
Nº de Strings FV por MPPT: 2/1
Máxima corrente de entrada: 26A/13A
Máxima corrente CC de Curto-Circuito: 30A/15A
Tipo de conexão CC: MC4

Saída CA:
Potência ativa de saída nominal: 10000W
Máxima potência aparente de saída: 10000VA
Máxima corrente de saída CA: 45.5A
Tensão CA nominal: 220V,230V,240V
Intervalo de tensão CA: 160-300V
Frequência nominal e faixa de frequência da rede: 50/60Hz / 45-65Hz
Distorção harmônica total (THD): < 3%
Fator de potência nominal e ajustável: ±0.8 (ajustável)
Fases de alimentação/conexão: 1/1
Tipo de conexão CA: terminal OT/DT

Eficiência:
Eficiência máxima e Europeia: 97.5% / 97.1%

Proteções:
Monitoramento de rede: sim
Polaridade CC reversa: sim
Contra Curto-Circuito CA: sim
Contra fuga de corrente: sim
Contra surtos: CC e CA tipo III
Interruptor CC: sim
Falha de Aterramento: sim

Comunicação:
RS232(Padrão) e Wi-Fi

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Intervalo da temperatura ambiente operacional: -25 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0-100%
Método de resfriamento: natural / passivo
Máxima altitude de operação: 4000m
Visor: LED+APP(Bluetooth)

Conformidades:
IEC62109, IEC61727, NBR16149/16150,IEEE1547 e CE VoC

Dados Físicos:
Dimensões (LxAxP): 450x400x170mm
Peso: 16kg

Registro INMETRO: 001404/2022
