Gerador de Energia Solar On Grid Sungrow Laje Inclinação

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 725,400 KWp,é composto por:

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

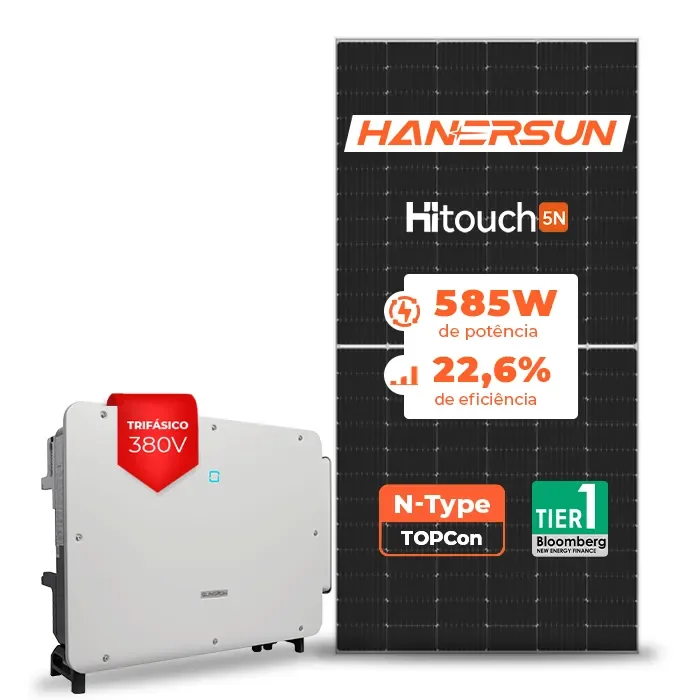

Inversor Sungrow SG75CX-P2 75kW 8MPPT Trifásico 380V

Principais Características:
Alta eficiência e desempenho elevado
Design inovador e moderno em liga de alumínio
Grau de proteção IP65 e anticorrosão C5
Ampla faixa de operação do MPPT
Baixa tensão de partida e alta corrente de entrada
Proteção contra surtos DPS CC (I+II) e CA (II) integrados

Entrada CC:
Máxima tensão de entrada: 1100V
Mínima tensão de entrada: 180V
Tensão de partida: 200V
Tensão nominal de entrada: 600V
Intervalo de tensão MPPT: 180-1000V
N° de entradas MPPT independentes: 8
Nº de Strings FV por MPPT: 2
Máxima corrente de entrada: 240A (30A por MPPT)
Máxima corrente CC de Curto-Circuito: 320A (40A por MPPT)
Máxima corrente no conector de entrada: 20A
Tipo de conexão CC: Evo2 (máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @40°C: 75000W
Máxima potência aparente de saída @40°C: 75000VA
Máxima corrente de saída CA: 113,9A
Tensão CA nominal (3/N/PE): 220/380V
Faixa de tensão CA: 304V-456V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado – 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: terminais OT/DT (máx. 240mm²)

Eficiência:
Eficiência máxima e Europeia: 98,6%/98,3%

Proteções:
Monitoramento de rede: sim
Polaridade CC reversa: sim
Contra Curto-Circuito CA: sim
Contra fuga de corrente: sim
Contra surtos: CC tipo I+II e CA tipo II
Monitoramento de fuga à terra: sim
Chave seccionadora CC: sim
Monitoramento por string: sim
Função Q at Night: sim
Dispositivo AFCI: sim
Função de recuperação de PID: sim

Comunicação:
Ethernet | WLAN | RS485

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP66
Grau anticorrosão: C5
Consumo durante a noite: < 5W
Intervalo da temperatura ambiente operacional: -30 a 60?
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: ventilação forçada inteligente
Máxima altitude de operação: 4.000m
Display: LED, Bluetooth+APP

Conformidades:
IEC62109-1, EN/IEC61000-6-1/2/3/4, IEC61727, IEC62116, EN50549-1/2, UTEC15-712-1, VDE V0126-1-1, VDE-AR-N 4105:2018, VFR2019, NC RfG, G99, UNE217002, NTS, CEI0-21 2019, CEI0-16 2019, NRS-097-2-1

Dados Físicos:
Dimensões (LxAxP): 1020x795x360mm
Peso: 82kg

Painel Fotovoltaico Hanersun TIER 1

Encapsulamento de alta densidade, espaçamento de células de 0,5mm
Célula solar de tecnologia TOPCon 182mm
Os barramentos de fio redondos aumentam a potência em 2%
MBB e design de half-cell

Principais Características:
A série de HItouch 5N da Hanersun adota célula solar de TOPCon 182mm, reduz efetivamente o composto de superfície e o composto de contato de metal. A eficiência geral da célula de 24,5%, juntamente com o efeito de LID/LeTID quase zero e o excelente desempenho de baixa irradiação ao ar livre, trazem rendimento extra para os clientes.

Características Elétricas:
Eficiência do módulo: 22.65%
Tipo da célula: Half-Cell N-Type Mono TopCon 182mm
Potência máxima do módulo (Pmax): 585W
Tensão em Circuito Aberto (Voc): 51.60V
Corrente de Curto-Circuito (Isc): 14.29A
Tensão máxima de potência (Vmp): 43.40V
Corrente de máxima potência (Imp): 13.480A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 30A

Informações obtidas sob condições de teste padrão (STC) com irradiância de 1000 W/m² e temperatura da célula de 25°C.

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.28% / °C
Coeficiente de temperatura (Voc): -0.23% / °C
Coeficiente de temperatura (Isc): +0.045% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2278 x 1134 x 30mm
Peso por módulo: 28.5kg
N° de células: 144
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 300mm
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 37 und
Paletes/Container 40HQ: 20 und
Qtde/Container 740 und

Registro INMETRO: 005820/2024

Estrutura Romagnole Laje Inclinação Pratic Lite (RS-364)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Acessórios extras já inclusos, como emendas e kit para instalação do micro inversor;
Suporte de pós-vendas da equipe de engenharia.

ATENÇÃO: Não acompanha perfil metalico

Componentes da estrutura:
04 Suporte ajustável 5° a 25° (08 cantoneira Base, 04 cantoneira fixação, 04 cantoneira regulagem)
06 Dual Clamp MID
04 Dual Clamp END
04 Emenda
08 Parafuso da emenda
08 Parafuso T - M10
01 Kit regulagem (12 parafuso, 20 porca, 32 arruela lisa, 20 arruela pressão)
01 Kit fixação micro inversor (02 parafuso, 02 porca, 02 arruela lisa, 02 arruela pressão)

Estrutura Romagnole Telhado - Perfil H Aluminio (RS-327)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
04 Perfis H Alumínio 2400mm

Observação:
Perfil compatível com os kits de fixação conforme abaixo:
- Fibrocimento madeira (codigo 12105)
- Fibrocimento metal (codigo 12106)
- Laje (codigo 12107)
- Colonial (codigo 20450)
- Ondulado (codigo 13558)

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
