Gerador de Energia Solar On Grid Sungrow Laje Inclinação

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

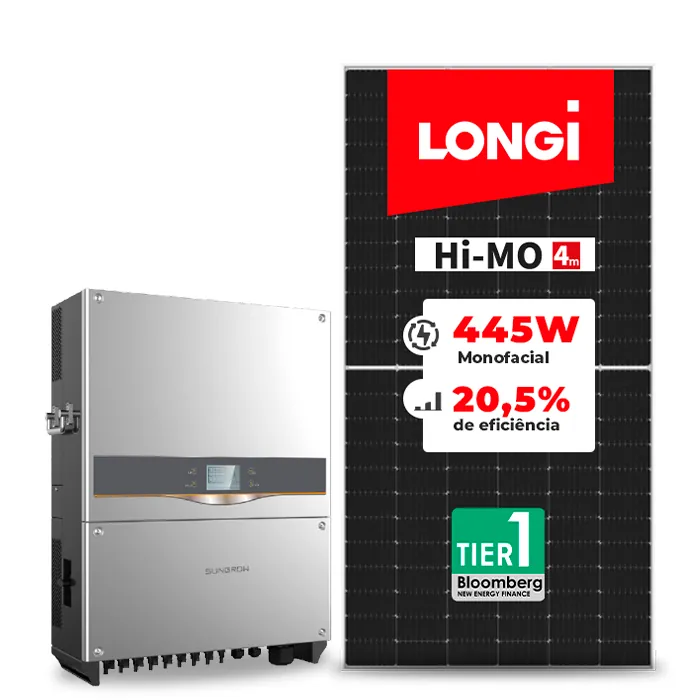

Esse Sistema Gerador Fotovoltaico com potência de 39,160 KWp,é composto por:

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

Inversor Sungrow 36KTL 36kW 3MPPT Trifásico 380V

Principais Características:
3MPPT, Max relação DC/AC até 1.4
Combiner box integrada, DPS CC e CA, sistema de baixo custo
Design compacto, baixo peso para uma rapida instalação
Suporte a rede incluindo: LVRT, HVRT, ZVRT

Entrada CC:
Máxima tensão de entrada: 1100V
Mínima tensão de entrada: 200V
Tensão de partida: 250V
Tensão nominal de entrada: 585V
Intervalo de tensão MPPT: 200-1000V
Intervalo de tensão para potencia nominal: 500-850V
N° de entradas MPPT independentes: 3
Nº de Strings FV por MPPT: 3/3/2
Máxima corrente de entrada: 88A (33A/33A/22A)
Máxima corrente CC de Curto-Circuito: 96A
Maxima corrente por conector de entrada: 12A
Tipo de conexão CC: MC4 (Máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @45°C: 36000W
Máxima potência aparente de saída @45°C: 36000VA
Máxima corrente de saída CA: 53,5A
Tensão CA nominal (3/N/PE): 230/400V
Faixa de tensão CA: 310-480V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: Terminal de fixação por parafuso (Max. 50mm²)

Eficiência:
Eficiência máxima e Europeia: 98.5% / 98.3%

Proteções:
Monitoramento de rede: Sim
Polaridade CC reversa: Sim
Contra Curto-Circuito CA: Sim
Contra fuga de corrente: Sim
Contra surtos: CC tipo II e CA tipo II
Monitoramento de fuga à terra: Sim
Chave seccionadora CC: Sim
Monitoramento por string: Sim
Fusível DC: Sim (15A)

Comunicação:
RS485

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP65
Consumo durante a noite: < 2W
Intervalo da temperatura ambiente operacional: -25 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: ventilação forçada inteligente
Máxima altitude de operação: 4.000m
Display: LCD Gráfico

Conformidades:
IEC 62109-1/-2, IEC 62103, IEC 61727, IEC 62116, EN 61000-6-3, EN 61000-6-2, BDEW, G59/3, VDE 0126-1-1/4105/0124-100

Dados Físicos:
Dimensões (LxAxP): 525x740x240mm
Peso: 48kg

Suporte e atendimento ao cliente Sungrow do Brasil
Telefone: 0800 677 6000
Whatsapp: 11 96308 6591
E-mail: latam.service@sungrowamericas.com
Site: https://br.sungrowpower.com/OnlineService
Código de Distribuidor: BRA24Y9S

Painel Fotovoltaico LONGI

Os módulos Longi com reconhecimento mundial pela sua qualidade, inovação e confiablidade. Características que proporcionam uma melhor relação preço/performance.

Principais Características:
Adequado tanto para GC quando GD
A tecnologia de módulo avançada oferece eficiência de módulo superior
Excelente desempenho de geração de energia ao ar livre
A alta qualidade do módulo garante confiabilidade a longo prazo

Características Elétricas:
Eficiência do módulo: 20.5%
Tipo da célula: Half-Cell Monocristalina
Potência máxima do módulo (Pmax): 445W
Tensão em Circuito Aberto (Voc): 49.1V
Corrente de Curto-Circuito (Isc): 11.53A
Tensão máxima de potência (Vmp): 41.3V
Corrente de máxima potência (Imp): 10.78A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 20A

Informações obtidas sob condições de teste padrão (STC) com irradiância de 1000 W/m² e temperatura da célula de 25°C.

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.34% / °C
Coeficiente de temperatura (Voc): -0.265% / °C
Coeficiente de temperatura (Isc): +0.05% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2094 x 1038 x 35mm
Peso por módulo: 24.3kg
N° de células: 144
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 1400mm
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 30 und
Qtde/Container: 660 und

Registro INMETRO: 005426/2020

Estrutura Romagnole Laje Inclinação Pratic Lite (RS-364)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Acessórios extras já inclusos, como emendas e kit para instalação do micro inversor;
Suporte de pós-vendas da equipe de engenharia.

ATENÇÃO: Não acompanha perfil metalico

Componentes da estrutura:
04 Suporte ajustável 5° a 25° (08 cantoneira Base, 04 cantoneira fixação, 04 cantoneira regulagem)
06 Dual Clamp MID
04 Dual Clamp END
04 Emenda
08 Parafuso da emenda
08 Parafuso T - M10
01 Kit regulagem (12 parafuso, 20 porca, 32 arruela lisa, 20 arruela pressão)
01 Kit fixação micro inversor (02 parafuso, 02 porca, 02 arruela lisa, 02 arruela pressão)

Estrutura Romagnole Telhado - Perfil H Aluminio (RS-327)

Principais Características:
15 anos de garantia contra defeitos de fabricação;
25 anos de garantia contra corrosão;
Perfis em alumínio, fixadores em aço galvanizado a fogo, garantindo mais eficiência mecânica;
Suporte de pós-vendas da equipe de engenharia.

Componentes da estrutura:
04 Perfis H Alumínio 2400mm

Observação:
Perfil compatível com os kits de fixação conforme abaixo:
- Fibrocimento madeira (codigo 12105)
- Fibrocimento metal (codigo 12106)
- Laje (codigo 12107)
- Colonial (codigo 20450)
- Ondulado (codigo 13558)

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.

Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.

Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
