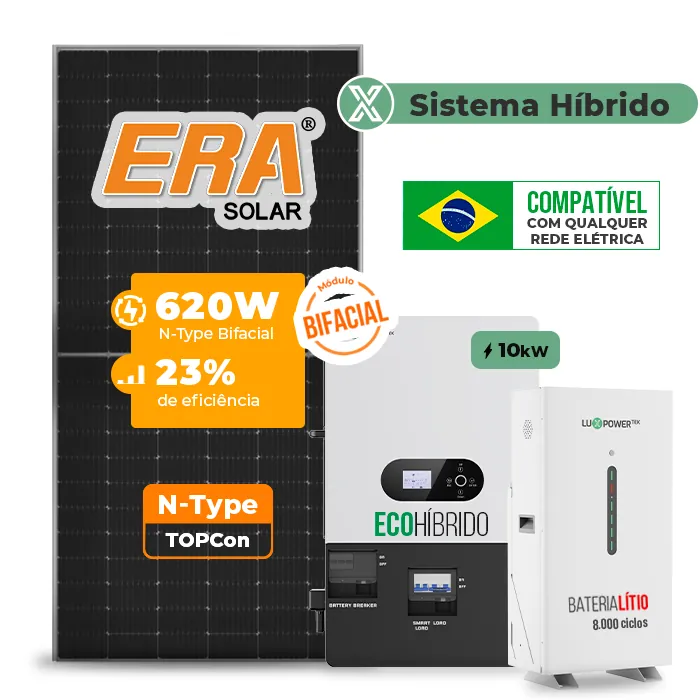

Gerador de Energia Solar Hibrido Luxpower com Bateria Sem Estrutura

Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.

Cenários de Aplicação:

• Autosuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
• Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
• Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

Esse Gerador Hibrido com potência de 12,400 KWp, é composto por:

Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.

Painel Solar Bifacial ERA Solar 620W – N-Type Double Glass

O ERA Solar 620W Bifacial Double Glass combina máxima eficiência, durabilidade e tecnologia de ponta para projetos que exigem desempenho superior.Com células N-Type Half-Cut MBB (Multi Busbar), o módulo entrega até 23% de eficiência e aproveita a luz refletida no solo, gerando energia nos dois lados do painel. Ideal para usinas de solo, coberturas industriais e projetos de alta performance, o modelo garante mais energia por metro quadrado e maior retorno sobre o investimento.

Principais Vantagens
Geração bifacial ampliada — até 15% mais energia graças à captação de luz pela face traseira.
Eficiência de 23% — desempenho otimizado com células N-Type Half-Cut.
Vidro duplo de alta resistência — proteção total contra umidade, salinidade e degradação.
Baixa perda por temperatura (-0,30%/°C) — mais energia mesmo em dias quentes.
Degradação mínima (LID/LeTID) — estabilidade e longevidade com até 30 anos de garantia linear.
Design moderno e transparente — ideal para aplicações arquitetônicas e BIPV.

Especificações Técnicas – ERA-RC66HD-620M
Potência Nominal (Pmax):620 Wp
Eficiência do Módulo:23,00%
Tensão em Circuito Aberto (Voc) 48,15 V
Corrente de Curto-Circuito (Isc) 17,42 A
Tensão em Potência Máxima (Vmp): 40,95 V
Corrente em Potência Máxima (Imp): 15,45 A
Tolerância de Potência 0 ~ +5 W
Tipo de Célula N-Type Monocristalina Half-Cut, 182×91 mm
Configuração de Células 132 células (66×2)
Dimensões do Módulo 1134 × 2465 × 30 mm
Peso:32,5 kg
Temperatura de Operação: -40°C a +85°C
Coeficiente de Temperatura (Pmax): -0,30%/°C
Coeficiente de Temperatura (Voc): -0,24%/°C
Coeficiente de Temperatura (Isc) +0,043%/°C
Classificação de Fogo: Classe A
Tipo de Conector: MC4 compatível
Garantia Linear de Potência: 30 anos – até 87,4% ao final do período
Certificações: INMETRO, IEC 61215, IEC 61730, ISO 9001, ISO 14001, ISO 45001

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.

Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.

Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea

A PGEM PRO é a nova geração de baterias de lítio LuxPower de 8000 ciclos.

A LuxPower PGEM PRO é uma bateria de lítio-ferro-fosfato (LFP) de 14,3 kWh e 280Ah, projetada para aplicações de armazenamento de energia em sistemas off grid, híbridos e backup.Conta com gestão inteligente BMS, comunicação CAN/RS485 e suporte a até 32 unidades em paralelo, sem necessidade de dispositivos adicionais.

Seus diferenciais comerciais incluem:
Maior flexibilidade: até 32 unidades empilháveis em paralelo, sem necessidade de módulos de comunicação.Alto desempenho contínuo (0,5C): entrega energia estável mesmo sob altas demandas.
Gestão inteligente (Smart BMS): monitora e equilibra células automaticamente, aumentando a vida útil.
Atualização remota e backup de firmware: manutenção simplificada e operação sempre atualizada.
Segurança total: tecnologia LFP com múltiplas proteções integradas.
Compatibilidade universal: funcionamento garantido com as principais marcas de inversores do mercado.

Aplicações ideais:
Sistemas híbridos residenciais e comerciais
Armazenamento de energia solar
Backup em caso de falhas na rede
Projetos off grid e sistemas críticos

Principais especificações técnicas:
Modelo: PGEM PRO
Tipo de célula: LiFePO4 (LFP)
Energia nominal: 14,3 kWh
Capacidade: 280 Ah
Tensão nominal: 51,2 V
Tensão de carga: 56,5 V
Corrente máxima de carga: 140 A (contínua)
Corrente máxima de descarga: 140 A (contínua), até 200 A (pico 500 ms)
Profundidade de descarga (DOD): 90%
Ciclos de vida: 8.000 ciclos (@25°C, 90% DOD, 0,5C)
Comunicação: CAN / RS485 (autoendereçamento)
Compatibilidade: Victron, LuxPower, Deye, Voltronic, SMA, GoodWe, Growatt, Sofar, Solark, SRNE, Must
Grau de proteção: IP20
Dimensões (L x A x P): 475 × 900 × 238 mm
Peso: 115 kg
Temperatura de operação: -20°C a +55°C
Temperatura de armazenamento: -10°C a +35°C
Umidade: 5% a 85% (sem condensação)
Certificações: CE, UN38.3, IEC62619
Proteções integradas: sobrecarga, sobredescarga, sobrecorrente, sobretensão, temperatura, curto-circuito, conexão reversa e baixo SOC

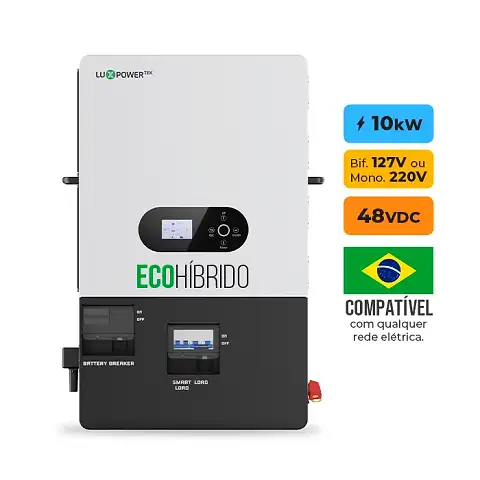

LuxPower SNA BR 10K (Split-Phase)

O LuxPower SNA BR 10K é a solução ideal para quem busca autonomia energética, segurança contra apagões e alta performance em aplicações residenciais e comerciais. Com tecnologia off-grid interativa, ele permite trabalhar com painéis solares, baterias e gerador/redes de forma integrada, garantindo energia contínua mesmo em situações críticas. Seu sistema bifásico 120/240V (split-phase) atende perfis de consumo em todo o Brasil, entregando flexibilidade para diferentes tipos de instalações. Com corrente de carga/descarga de até 250A, dois MPPTs robustos e suporte a até 18 kW de entrada fotovoltaica, a solução oferece eficiência, estabilidade e capacidade de expansão.O modelo conta com portas de saída CA duplas para cargas críticas, proteção AFCI integrada, design com disjuntores incorporados e controle automático de gerador — ideal para quem precisa de segurança e confiabilidade no fornecimento de energia.O SNA BR 10K é um equipamento premium, projetado para quem busca alto desempenho, durabilidade e autonomia, com tecnologia de ponta da LuxPower, uma das marcas mais respeitadas em sistemas híbridos e off-grid.

Características Principais
Saída bifásica 120/240V (split-phase)
2 MPPTs independentes, totalizando 4 entradas;
Potência máxima FV: 18.000 W
Corrente máxima de carga/descarga: 250A
Portas de saída CA duplas para cargas essenciais e não essenciais
Porta GEN dedicada (acoplamento CA até 19,2 kW)
Proteção AFCI integrada
Bateria pode ser ativada por FV, rede ou gerador
Função de carregamento por CA/gerador 120V ou 240V
Design integrado com disjuntores de UPS e bateria

Especificações Elétricas
Entrada Fotovoltaica (PV)
Potência máx. do arranjo: 18.000 W
Número de MPPTs: 2
Faixa de operação MPPT: 120–385 V
Corrente máxima por MPPT: 32,5 A
Corrente de curto-circuito máx.: 35 A

Bateria
Compatibilidade: Íons de Lítio / Chumbo-Ácido
Tensão nominal: 48/51,2V
Faixa de tensão: 46,4–60 V
Corrente máx. de carga/descarga: 250 A
Potência máx. de carga/descarga: 10.000 W
Entrada CA / Rede
Tensão nominal: 110/220V; 120/240V
Faixa de entrada: 90–280V
Frequência: 50/60 Hz (auto detecção)
FP: 0.99
THDI: < 5%
Saída UPS (Modo Backup)
Potência nominal: 10.000 W
Tensão: 110/220; 120/240V
Potência de surto: 2x potência por 5s
Tempo de comutação: <10ms (solo)
THDV: <3%

Entrada Gerador (GEN)
Faixa: 110/220; 120/240V
Potência máx. de entrada: 19,2 kW
Função: Partida/Parada automática do gerador

Proteções Integradas
Proteção contra polaridade reversa (PV e bateria)
Proteção contra sobrecorrente e sobretensão
Proteção contra curto-circuito CA
AFCI + RSD monitoring
DPS CC e CA (Tipo III)
Chave seccionadora CC integrada

Comunicação
LCD + LED RGB
RS485
Wi-Fi
