Gerador de Energia Solar On Grid Solplanet Telhado Cerâmico Gancho

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 70,000 KWp,é composto por:

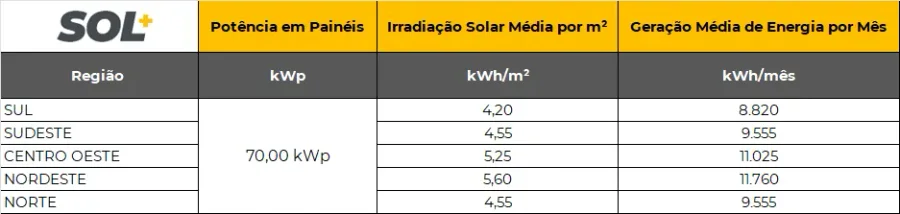

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

Inversor Solplanet ASW50K-LT-G3 50kW 5MPPT Trifásico 380V

Principais Características:
Conector XLIX garantem conexões seguras e livres de ferramentas para conexão CC
Configuração, comissionamento e monitoramento pelo aplicativo Solplanet
Overload de até 50%
Até 5 MPPTs permitindo maior flexibilidade nos projetos
Corrente de entrada máxima 20A por string, ideal para módulos de alta potencia
Proteção contra surto tipo II CC e CA
Grau de proteção IP66

O conector CC do inversor Solplanet não é padrão MC4

Entrada CC:
Máxima tensão de entrada: 1100V
Mínima tensão de entrada: 200V
Tensão de inicialização: 250V
Tensão nominal de entrada: 630V
Intervalo de tensão MPPT: 200-1000V
N° de entradas MPPT independentes: 5
Nº de Strings FV por MPPT: 2/2/2/2/2
Máxima corrente de entrada: 40/32/32/40/32A
Máxima corrente CC de Curto-Circuito: 60/48/48/60/48A
Tipo de conexão CC: XLIX (máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @40°C: 50000W
Máxima potência aparente de saída @40°C: 55000VA
Máxima corrente de saída CA: 83.6A
Tensão CA nominal: 380/400V
Intervalo de tensão CA: 180-305V
Frequência nominal e faixa de frequência da rede: 60Hz/55Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 3/3-N-PE
Tipo de conexão CA: Conector OT/DT

Eficiência máxima e Europeia: 98,6%/98,3%

Proteções:
Interruptor CC: sim
Monitoramento de falha de aterramento: sim
Monitoramento de rede: sim
Polaridade CC reversa: sim
Contra Curto-Circuito CA: sim
Contra fuga de corrente: sim
Contra surtos: Tipo II
Categoria de sobretensão: CC tipo II/CA tipo III
Anti-ilhamento: sim

Comunicação:
WLAN/RS485

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP66
Intervalo da temperatura ambiente operacional: -25 a 60*C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: ventoinha
Máxima altitude de operação: 4.000m
Visor: LED

Conformidades:
CE, IEC 62109-1/2, IEC 61727, IEC 62116, IEC 61683, G98/G99, VDE4110, VED4105, EN50549-1/2

Dados Físicos:
Dimensões (LxAxP): 670x640x270mm
Peso: 43kg

INMETRO: 007027/2023

Módulo Solar Bifacial Eagle Pro-66HD 700W | HJT | 132 células | Vidro Duplo | Frame Silver

Alta potência, mais geração e durabilidade incomparável
O painel solar ERA Solar Eagle Pro-66HD entrega potência de até 700W com tecnologia bifacial HJT (Heterojunction), ideal para projetos que exigem máxima eficiência e confiabilidade. Com células half-cut de 132 unidades, estrutura em vidro duplo temperado e eficiência de até 23,5%, este módulo se destaca em grandes usinas e sistemas comerciais de alta performance.

Garantias e Certificações:
15 anos de Garantia de Produto
30 anos de Garantia Linear de Potência
1% de degradação no 1º ano
0,3% de degradação anual (anos 2 a 30)
90,3% de potência garantida até o 30º ano

Certificações que Garantem Segurança, Qualidade e Desempenho
O módulo ERA Solar Eagle Pro-66HD é certificado pelos principais órgãos internacionais, comprovando sua eficiência, durabilidade e segurança elétrica. Com homologação INMETRO e normas IEC reconhecidas globalmente, este painel foi testado em condições extremas para garantir a performance por décadas. Além disso, sua produção segue rigorosos sistemas de gestão de qualidade, meio ambiente e segurança ocupacional (ISO 9001, 14001 e 45001), assegurando que cada unidade entregue reflita o mais alto padrão de fabricação solar do mercado.
Certificações: IEC61215, IEC61730, INMETRO, ISO9001, ISO14001, ISO45001
Registro immetro 012886/2024
Mais segurança para seus projetos.
Mais confiança para seu investimento.
Mais compromisso com o futuro.

Características Técnicas Principais:
Potência Máxima (Pmax): até 700W
Tolerância Positiva: 0 ~ +5W
Eficiência Máxima: até 22,55%
Tecnologia: Bifacial HJT Half Cell (célula de heterojunção com estrutura bifacial)
Células: 132 células (66 Half Cut)
Dimensões do Módulo: 2384 × 1303 × 30/33/35 mm
Peso: 33,5 (a depender da versão de espessura)
Vidro Frontal e Traseiro: Vidro temperado de baixo teor de ferro – 2.0 mm (dupla face)
Conectores: MC4 compatível, cabos de 4mm² (350mm positivo / 250mm negativo)

Desempenho Elétrico (STC):
Tensão de Circuito Aberto (Voc): até 48,60V
Tensão no Ponto de Máxima Potência (Vmp): até 40,52V
Corrente no Ponto de Máxima Potência (Imp): até 17,35A
Corrente de Curto-Circuito (Isc): até 18,40A

Informações de transporte
37 Unidades por PLT
18 PLT por Container
20 PLT por Carreta

Ex 154 Módulos solaresfotovoltaicos para geração de energia elétrica, bifaciais, dotados de células de heterojunção (HJT) de silício amorfo e silício cristalino, com potência de pico (STC) na parte frontal de 700W, para sistema com tensão máxima de 1.500V, com dimensões de 2.384 x 1.303mm (eficiência de 225,3Wp/m2, equivalente a 22,5%).

Estrutura para Telha Colonial 4 Módulos Solares da Pratyc (Inox 304)

A Estrutura Colonial Pratyc Inox 304 foi projetada para fixação segura e durável de até 4 módulos fotovoltaicos em telhados coloniais. Produzida com componentes em aço inox 304 e alumínio 6005-T5, oferece máxima resistência à corrosão e longa vida útil, sendo a escolha ideal para projetos em regiões litorâneas ou com alta umidade.

Compatibilidade
Compatível com perfis H ou híbrido (2,75 m), pode ser instalada de três formas diferentes, adaptando-se a vigas, ripões ou estruturas específicas, com montagem por baixo para maior segurança. O kit completo inclui grampos finais e intermediários, emendas e parafusos inox, garantindo uma instalação prática, estável e protegida contra infiltrações.

Diferenciais e Benefícios:
Hastes, fixadores e parafusos em Inox 304 para máxima durabilidade
Resistência superior contra corrosão, ideal para ambientes agressivos
Suporte compatível com até 4 módulos solares (on-grid ou off-grid)
Três formas de instalação para maior versatilidade
Perfis H ou híbrido para diferentes configurações
Kit completo com todos os acessórios de montagem
Montagem rápida e segura conforme normas NR-35

Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais com telhados coloniais, exigindo alta resistência mecânica e proteção contra corrosão.

Conteúdo do Kit:
10 Suportes ganchos – Alumínio
4 Perfis H ou híbrido (2,75 m) – Alumínio 6005-T5
4 Grampos finais – Alumínio
6 Grampos intermediários + 2 extras – Alumínio
4 Emendas completas – Alumínio
20 Parafusos franceses M8x20 – Inox 304
30 Porcas flangeadas M8 – Inox 304
20 Parafusos brocantes 5,5 x 1" 1/2 – Inox 304
30 Parafusos T M8x25 – Inox 304
Anéis de apoio para grampos – Borracha
Porcas auto travantes M8 – Inox 304

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
