Gerador de Energia Solar On Grid Sungrow Sem Estrutura

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

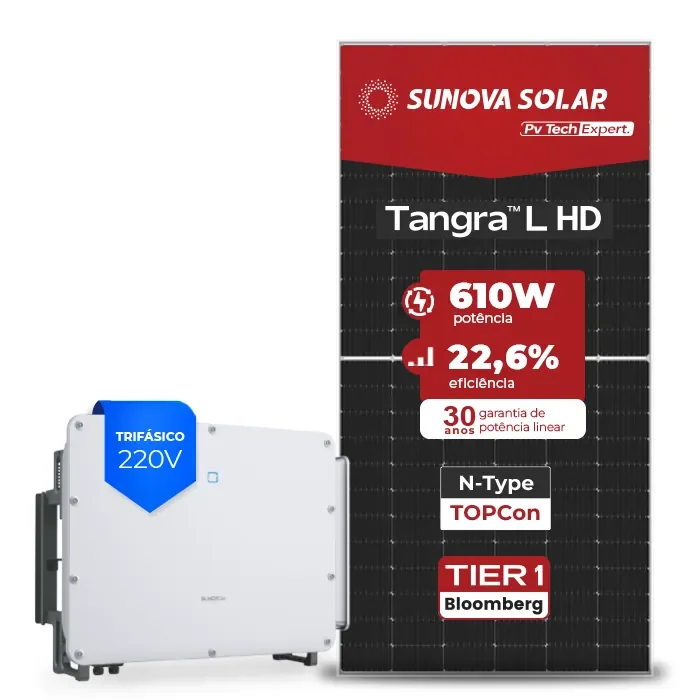

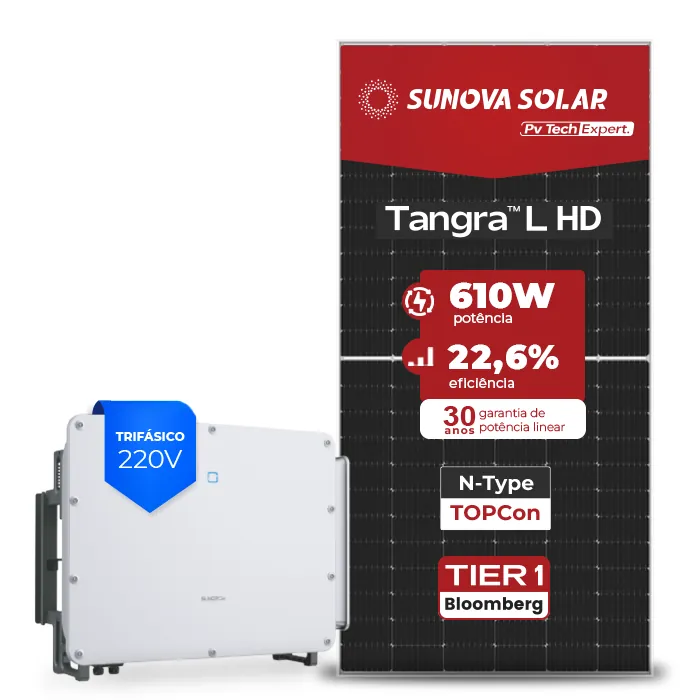

Esse Sistema Gerador Fotovoltaico com potência de 87,840 KWp,é composto por:

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

Inversor Sungrow SG75CX-LV 75kW 7MPPT Trifásico 220V

Principais Características:
Alta eficiência e desempenho elevado
Design inovador e moderno em liga de alumínio
Grau de proteção IP66 e anticorrosão C5
Ampla faixa de operação do MPPT
Baixa tensão de partida e alta corrente de entrada
Proteção contra surtos DPS CC (I+II) e CA (II) integrados

Entrada CC:
Máxima tensão de entrada: 850V
Mínima tensão de entrada: 180V
Tensão de partida: 200V
Tensão nominal de entrada: 360V
Intervalo de tensão MPPT: 180-800V
N° de entradas MPPT independentes: 7
Nº de Strings FV por MPPT: 3
Máxima corrente de entrada: 336A (48A por MPPT/16A por String)
Máxima corrente CC de Curto-Circuito: 462A (66A por MPPT/22A por String)
Máxima corrente no conector de entrada: 30A
Tipo de conexão CC: Evo2 (máx. 6 mm²)

Saída CA:
Potência ativa de saída nominal @45°C: 75000W
Máxima potência aparente de saída @45°C: 75000VA
Máxima corrente de saída CA: 196.8A
Corrente de saída CA classificada: 196.8A
Tensão CA nominal (3/N/PE): 127/220V
Faixa de tensão CA: 160-300V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: terminais OT/DT (120~400 mm²)

Eficiência:
Eficiência máxima e Europeia: 97.8% / 97.2%

Proteções:
Monitoramento de rede: SIM
Polaridade CC reversa: SIM
Contra fuga de corrente: SIM
Contra surtos: CC tipo I+II e CA tipo II, conforme ABNT NBR 16690
Monitoramento de fuga à terra: SIM
Chave seccionadora CC: SIM
Monitoramento por string: SIM
Sistema de proteção de arcos elétricos (AFCI): SIM

Comunicação:
Wi-Fi | RS485 | Ethernet

Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP66
Grau anticorrosão: C5
Consumo durante a noite: < 4W
Intervalo da temperatura ambiente operacional: -30 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: ventilação forçada inteligente
Máxima altitude de operação: 4.000m
Display: LED, Bluetooth+APP

Conformidades:
IEC 62109, IEC 61727, IEC 62116, NBA 16149, NBR16150 e certificação Inmetro

Dados Físicos:
Dimensões (LxAxP): 1025x795x360mm
Peso: 100kg

Painel Fotovoltaico Sunova Solar N-type

Os módulos Sunova Solar possuem as mais importantes certificações internacionais que atestam a sua qualidade inovadora, o alto desempenho e a maior garantia dentre os painéis da mesma tecnologia.

Principais Características:
Garantia de 15 anos contra defeitos de fabricação e 30 anos de eficiência linear de geração;
30 anos de vida útel traz 10-30% de geração adicional em comparação ao módulo P-type;
A célula solar N-type não possui LID naturalmente, o que pode aumentar a geração de energia;
Excelente desempenho em baixa irradiância
Melhor retenção de luz e coleta de corrente para melhorar a potência e a confiabilidade do módulo;
O menor coeficiente térmico de energia líder da industria/
Projeto elétrico otimizado e menor corrente de operação para redução da perda de pontos quentes;
Teste EL triplo de 100%, permitindo uma reução notável na taxa de rachaduras ocultas dos módulos

Características Elétricas:
Eficiência do módulo: 22.6%
Tipo da célula: Half-Cell N-Type Monocristalina 182mm
Potência máxima do módulo (Pmax): 610W
Tensão em Circuito Aberto (Voc): 49.00V
Corrente de Curto-Circuito (Isc): 15.86A
Tensão máxima de potência (Vmp): 40.80V
Corrente de máxima potência (Imp): 14.96A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A

Informações obtidas sob condições de teste padrão (STC) com irradiância de 1000 W/m² e temperatura da célula de 25°C.

Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.30% / °C
Coeficiente de temperatura (Voc): -0.28% / °C
Coeficiente de temperatura (Isc): +0.04% / °C
Temperatura de operação: -40°C a +85°C

Características Estruturais:
Dimensão (AxLxP): 2384 x 1134 x 30mm
Peso por módulo: 28.9kg
N° de células: 132
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga de Alumínio Anodizado
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 1,20m
Tipo do Conector: MC4 (compatível)

Configurações da Embalagem:
Qtde de módulo por pallet: 36 und
Paletes/Container 40HQ: 20 und
Qtde/Container 720 und

Registro INMETRO: 007114/2024

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Preto

Cabo Solar

Flexível / 6mm / 1,8kv / Cor Vermelha

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
